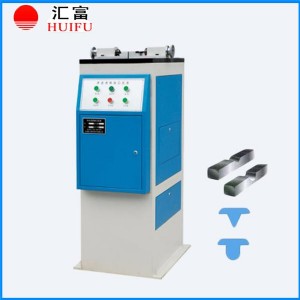

l71-uv型沖擊試樣缺口專用電動拉床又名uv-2d型沖擊試樣缺口專用電動拉床，為了在試驗材料的確抗沖擊強度中，取得精準可信的試驗數據，一方面需要具備一定精度的沖擊試驗機，另一方面就是我們不得不采用車銑刨鉗磨等各種設備，花費大量的時間以制備合格的試樣。為了滿足用戶需要，減少試樣制備過程中的困難，尤其是試樣缺口制造的困難，我們根據國內外該領域內的各種先進經驗研制開發了試樣缺口專用拉床，型號為：電動l71-uv或uu-2d，完全符合gb/t229-1994《金屬夏比缺口沖擊試驗方法》中沖擊試樣缺口精度的要求。該機具有精度高,壽命長,噪音低,造型美觀等優點,是各行業廣大用戶的首選機型。

一、l71-uv型沖擊試樣缺口專用電動拉床產品用途：

該機是根據gb/t229-2007《金屬夏比缺口沖擊試驗方法》中沖擊試樣制作v 型和u 型要求而研制開發的專用加工設備，完全滿足gb229-2007中規定的指標。

二、產品描述：

本機由工作部分, 液壓驅動部分，電器控制部分,潤滑冷卻部分,輔助部分等組成。隨機配置2mmv 型和2mmu 型拉刀，試樣缺口一次加工成型，一次可成功拉制兩個標準試樣缺口，拉刀采用特殊材料、特殊工藝精密加工制造，具有硬度高、耐磨性好、使用壽命長等特點。

三、l71-uv型沖擊試樣缺口專用電動拉床主機結構：

3.1主機工作部分：本機的拉刀定位座具有通用性,根據用戶特殊需要,可方便地換上其它特殊缺口專用拉刀；

3.2主機驅動部分: 由工作臺上的按鈕控制油缸使拉刀定位座及拉刀以2.5m/min的合理拉削速度上下運動；

3.3動力傳輸，具有加載平穩,噪音低，自潤滑的優點,同時具有過壓保護功能；

3.4電器控制部分:具有到位自動停機的特點,確保了使用的高效性和安 全性。

3.5潤滑冷卻部分:采用機床冷卻泵供油,設計有油量調節裝置,可以方便地調整油流方向與大小,冷卻泵泵出的油液經過節流閥后,送往導軌進行潤滑；

3.6主機輔助部分：有潤滑油過濾、鐵屑收集等輔助裝置，在保證安 全高效加工的同時,使機器內部環境干凈,鐵屑易于清除。

l71-uv型沖擊試樣缺口專用電動拉床主要技術指標：

4.1加工試樣缺口類型：2mmv型和2mmu型（3mm或5mm選配）；

4.2加工試樣尺寸：10（7.5或5）×10×55mm；

4.3電機功率：400w；

4.4拉削速度：2.5m/min；

4.5拉刀行程：350 mm。
