電氣綜合監控系統

系統給客戶帶來的收益：

•多個監控后臺整合化一，降低系統成本；

•統一通信協議,方便系統對接；

•共用傳輸層的通信介質，避免重復布線；

•采用標準的通信接口，縮小項目建設周期采用綜合型信息采集裝置,一表多用 ；

•可分屏或切換査看，精簡維護人員的數量；

電氣綜合監控系統的誕生背景：

隨著社會的發展,基于保障建筑電氣安 全及綠色節能需求的監控系統越來越多，各系統存在重復采集同一類電參量，但獨自布設傳感器，獨自施工 布線，分別設置各自的監控主機的情況，造成不必要的人力及成本浪費。

領先的標準化設計方案：

電氣綜合監控系統的規范遵循國家相關法律、法規和技術標準,經廣泛調 査研究，認真總結實踐經驗，參考國內外相關標準規范，在廣泛征求意見 的基礎上，最后經審查定稿。

設計的規范依據：

上海市工程建設規范-201 5《民用建筑電氣防火設計規程》.

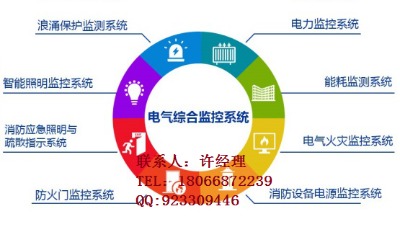

系統組成：

電氣綜合監控主機（具有分屏顯示功能）、現場信息采集裝置（現場信息采集裝置包括電氣火災監控探測器、電力儀表、消防設備電源傳感器等，宜采用綜合型，應具有采集剩余電流、溫度、電流、電壓、頻率、功率、電能、流量、開關狀態等功能。

電氣綜合監控系統的設置

—級公共建筑：

應具有電氣火災監測、消防設備電源監測、電力監控、能耗監測功能，宜具有浪涌保護監測功能。

二級公共建筑：

應具有電氣火災監測、消防設備電源監測、電力監控功能，宜具有浪涌保護監測、能耗監測功能。

54米以上的住宅建筑：

應具有電氣火災監測、消防設備電源監測功能。

系統結構及技術要求

系統完成相關系統的數據采集、綜合分析 及報警控制功能;根據采集的信息綜合評 估供配電系統的安 全性。

•系統與建筑內其他智能化系統通過標準 協議互聯，并具有接入互聯網的功能.

•系統滿足建筑物內區域智能電網構建的 基礎網絡需求。

•通信網絡由網絡交換機及通信線路組成; 主機與交換機之間的鏈路協議采用tcp/ip協議；系統能夠接入符合系統傳輸、控制 協議的新增設備；

•信息采集裝置宜選用多功能型，采集裝 置間宜采用并聯連接方式，每個回路不超 過32個,且應留有不少于額定容量20％的 余量；

•通信總線或光纖應選用阻燃型，傳輸線 路應采取機械保護措施和防火保護措施.
