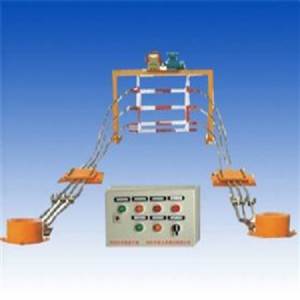

公司銷售礦山機械設備 zdc-30跑車防護裝置

1、跑車防護裝置適用范圍

zdc30-2.2跑車防護裝置安 裝于煤礦傾角≤30°的巷道，用于斷繩、脫鉤情況下跑車的防護。

警告：斜巷防跑車裝置、跑車防護裝置(擋車欄除外)可用于有甲 烷混合物及煤塵爆炸危險的環境中，擋車欄部分無法防止撞擊時產生火花，禁止安 裝于有甲 烷混合物及煤塵爆炸危險的環境中！

2、跑車防護裝置環境條件

1) 環境溫度：0℃～40℃；

2) 大氣壓力：86kpa～106kpa；

3) 環境相對濕度：不大于95％（+25℃）；

4) 無淋水、積水的場所；

5) 無腐蝕性介質；

6) 電器部分可用于甲 烷混合物及煤塵爆炸危險的環境中，擋車攔只能用于非甲 烷混合物及煤塵爆炸危險的環境中。

3、跑車防護裝置組成結構

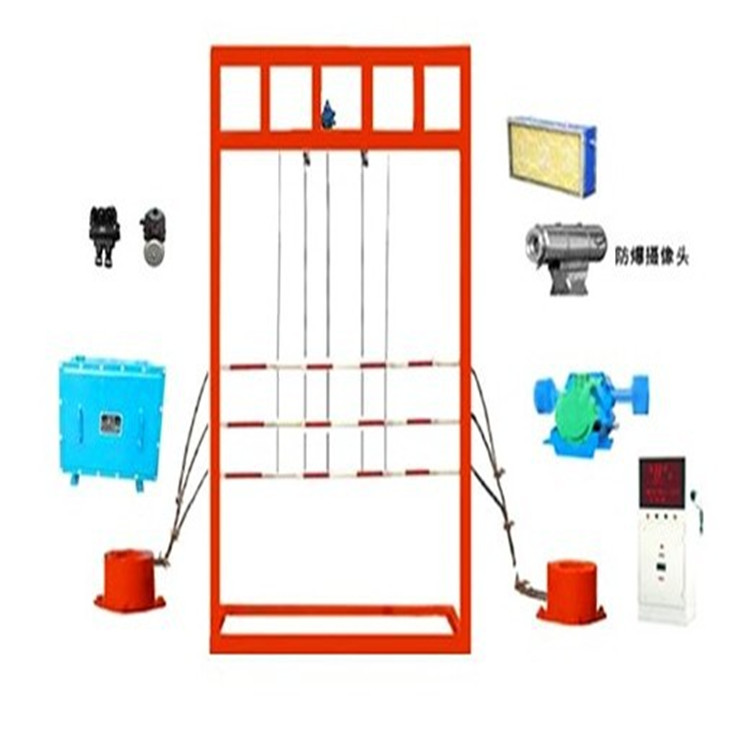

zdc30-2.2斜巷防跑車及跑車防護裝置主要由kxj-127zdz跑車防護裝置用主控箱、kxj-380/660zdf跑車防護裝置用輔助控制箱、xqh-24zd礦用本安 型狀態報警顯示柜、gh-24zd礦用本安 型霍爾傳感器、gud8礦用本安 型位置傳感器、gh-24zd礦用本安 型位置傳感器、khl24/0.5礦用本安 型拉線開關、jf-200zd跑車防護裝置用收放絞車、dcm跑車防護裝置用擋車欄等組成。

4、跑車防護裝置主要技術參數

1) 主控制箱電源電壓：ac127v ；

2) 輔助控制箱電源電壓電壓：ac380v/660v；

3) 防爆電機：ac380v/660v，4kw；

4) 礦用本安 型狀態報警顯示柜：dc24v、dc12v；

5) 傳感器工作電壓：dc24v；

6) 巷道最大傾角：30°；

7) 最大抗沖擊能量：2.2mj；

8) 緩沖距離：0.3-10m；

9) 單臺緩沖器最大緩沖阻力值：110kn；

10) 擋車欄工作方式：常閉式；

11) 擋車網外形尺寸：根據用戶實際情況確定；

12) 提升機構工作時間：≤3s；

13) 最大提升重量：200kg；

14) 緩沖用鋼絲繩：6×37-φ28，具有安 標證書；

15) 提升用鋼絲繩：6×19-φ7.7，具有安 標證書；

16) 最高礦車運行速度：5m/s。

17) 提升方式：雙繩提升，單軌雙軌都能適用。

跑車防護裝置,斜巷防跑車,斜井防跑車裝置,最專業的斜巷跑車防護裝置廠家

免費提供技術咨詢和產品講解！1

防跑車裝置簡介

防跑車裝置主要在煤礦、金屬礦山、非金屬礦山等所有井上或井下傾角在30度以下的單軌或雙軌提升運輸斜巷中使用。

本產品滿足《煤礦安 全規程》第370條：“在傾斜井巷內必須安 設能夠?qū)⑦\行中斷繩、脫鉤的車輛阻止住的防跑車裝置”、“擋車裝置必須經常關閉，放車時方準打開”、“兼作行駛?cè)塑嚨膬A斜井巷,在提升人員時，傾斜井巷中的擋車裝置和防跑車裝置必須是常開狀態，并可靠地鎖住”的規定.

防跑車裝置特點

1、功能強大，控制方便

2、系統測控高精度、高可靠性

3、柔性擋車技術，產品性價比高，系統各部件安 裝方便，維護簡單，性能穩定，綜合性價比高。

防跑車裝置工作原理

該裝置與絞車電源連鎖互動，即絞車通電，裝置通電工作；絞車斷電，裝置即停止工作。本裝置接通電源后，系統自礦車實時位置動檢測擋車欄是否下放到位、、故障指示。

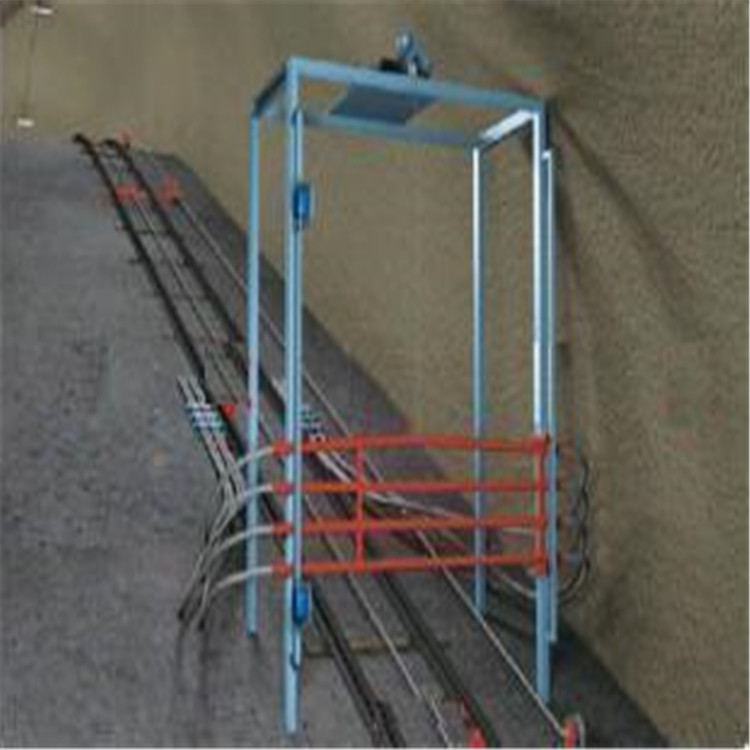

當?shù)V車正常下行時，擋車欄處于常閉狀態，礦車下行到plc設定的第一設定值時，主控plc將控制提升電機自動完成升欄操作；礦車達到第二設定值時，主控plc將控制電機完成降欄，恢復常閉狀態。當?shù)V車正常上行到達第二設定值時，自動完成降欄，恢復常閉狀態。當?shù)V車正常上行到達第二設定值時，plc控制上提攔擋車；礦車到達第一設定值時，自動完成降欄，恢復常閉狀態。當?shù)V車超出正常行駛速度（跑車、溜車）時，plc控制緩沖式擋車欄對礦車進行可靠的阻攔，從而有效地避免事故的發生。

對于多點多擋車跑車防護，采用plc串行通信方式，大大減少了信號電纜，控制方便，安 裝簡捷，絞車房集中控制顯示箱還能夠及時準確地反映和控制各擋車機構和礦車的工作情況。

跑車防護裝置產品說明：

跑車防護裝置用于煤礦、金屬礦山、非金屬礦山等所有傾斜度在30度以下的單軌或雙軌提升運輸斜巷中，全自動化控制、監測，可有效地防止礦山跑車事故發生

跑車防護裝置簡介

跑車防護裝置用于煤礦、金屬礦山、非金屬礦山等所有傾斜度在30度以下的單軌或雙軌提升運輸斜巷中，全自動化控制、監測，可有效地防止礦山跑車事故發生。

跑車防護裝置有操作箱，電控箱，編碼器，傳感器，絞車擋車欄，吸能器組成。

跑車防護裝置功能特點

跑車防護裝置采用先進的plc控制系統和紅外傳感器測速，提高了控制系統的準確度。

聲光報警系統與絞車聯鎖控制，確保提升運輸安 全。

采用氣缸（油缸）或收放絞車傳動，實現斜井提升運輸防跑車自動化控制。

plc控制系統還具有檢測功能，通過檢測位置傳感器的工作情況，來控制擋車欄的啟閉，避免了誤動作。

裝置還具有常閉擋車功能、平穩緩沖功能。
