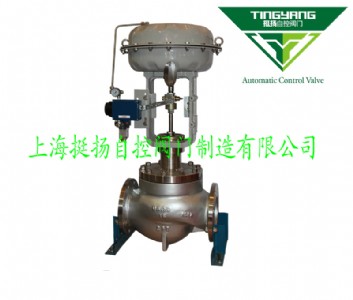

zjhm氣動薄膜套筒調節閥一、氣動薄膜套筒調節閥產品概述特別適用于泄露量要求不高、閥前后壓差較大的場合。氣動套筒調節閥主要特點如下本公司自主研發生產的zjhm系列精小型是采用雙密封結構，由多彈簧氣動薄膜執行機構和低流阻精小型套筒調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。精小型閥體流道呈s流線型，氣動套筒調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件：

（1）采用平衡型雙密封閥芯，不平衡力下，允許壓差大，操作穩定。

（2）閥芯導向面大，可改善由渦流和沖擊引起的振蕩。

（3）比普通的單、雙座調節閥噪聲降低10db左右。

（4）結構簡單，裝拆維修方便。 二、主要技術參數公稱通徑20253240506580100125150200250300閥座直徑20253240506580100125150200250300額定流量系數（kv）直線101117.627.5446911017627544063010001600等百分6.310162540631001552503705809001300允許壓差6.46.45.25.24.64.63.73.73.53.13.12.62.2公稱壓力1.6、2.5、4.0、6.4、10.0額定行程16254060100配用執行器型號zha/b-22zha/b-23zha/b-34zha/b-45zha/b-56閥蓋形式標準型（-17～+250℃）、高溫型（+250～+450℃）、低溫型（-40～-196℃）、波紋管密封型（-40～+350℃）壓蓋形式螺栓壓緊式密封填料v型聚四氟乙烯填料、v型柔性石墨填料閥芯形式平衡式閥芯（套筒導向）流量特性直線性、等百分比三、執行器技術參數配置執行器類別zha/b多彈簧簿膜執行機構執行器型號zha/b-22zha/b-23zha/b-34zha/b-45zha/b-56有效面積（cm2）3503505609001400行程10、16244040、60100彈簧范圍20～100（標準）、20-60、60-100、40-200、80-240膜片材料丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布供氣壓力140～400kpa氣源接口rc1/4"環境溫度-30～+70℃可配附件定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等作用形式氣關式—失氣時閥位開；氣開式—失氣時閥位關（fc）四、主要零件材料1閥體wcb304316316l2墊片ptfe\石墨墊片ptfe\石墨墊片ptfe\石墨墊片ptfe\石墨墊片3套筒304304316316l4閥芯304304316316l5密封中墊ptfe\石墨墊片ptfe\石墨墊片ptfe\石墨墊片ptfe\石墨墊片6閥蓋wcb304316316l7閥桿304304316316l8填料ptfe/石墨ptfe/石墨ptfe/石墨ptfe/石墨9螺栓25不銹鋼不銹鋼不銹鋼10填料壓蓋wcb304316316l五、主要性能指標項目不帶定位器帶定位器基本誤差％±5.0±1.0回差％3.01.0死區％3.00.4始終點偏差％氣開始點±2.5±1.0始點±5.0±1.0氣關始點±5.0±1.0終點±2.5±1.0額定行程偏差％≤2.5泄露量l/h0.01％×閥額定容量可調范圍r30：1六、安 裝連接尺寸公稱通徑dn（mm）253240506580100125150200250300lpn16/25185200220250275300350410450550670770pn40190210230255285310355425460560740805pn64200210235265295320370440475570750820hpn16/25117120139144188208220268278320441503pn40124128145150195220230280290335465528pn64130135155170205240255295310360480550h1165185185205245255270335365430560680h2298298298298380380380510510510650650h3177177177177182182182182182218218218l1280280280280350350350475475475560560a282282282282360360360470470470580580d220220220220270270270320320320400400
