儀器介紹：

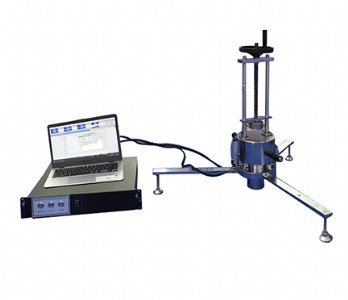

便捷式沖擊吸收和垂直變形檢測儀（一體機）主要用于運動場地的沖擊吸收和垂直變形性能測試。儀器重錘模擬人體作用效果沖擊運動場地，通過計算機計算出測試結果。本儀器試驗能力強、移動靈巧方便，便于各種環境下的測試。試驗精度高，數據重復性好。

滿足標準：

符合標準gb 36246-2018 《中小學合成材料面層運動場地》塑膠跑道新國標；

bs en14808-2005《運動場地面層沖擊吸收/垂直變形測定方法》；

gb/t 14833-2011《合成材料跑道面層》；gb/t20239-2015《體育館用木質地板》；

gb/t 22517.6-2011《體育場地使用要求及檢驗方法：田徑場地》；

gb/t 22517.4-2017《體育場地使用要求及檢驗方法：合成面層籃球場地》；

gb/t 19851.11-2005《中小學體育器材和場地 第11部分 合成材料面層運動場地》；

gb/t 19995.2-2005《天然材料體育場地使用要求及檢驗方法：綜合體育場館木地板場地》；

gb/t 20033.3-2006《人工材料體育場地使用要求及檢驗方法》。

主要技術參數：主要技術指標指標參數規格型號gs-delta1020落錘重量20kg±0.1kg落錘高度55±0.25mm/120±0.25mm螺旋彈簧直徑69±1.0mm彈簧剛度2000±60n/mm , 40±1.5n/mm力值測量6600n±2％ , 1500n±2％變形測量±10±0.05mm力值采集頻率大于1khz變形采集頻率大于1khz落錘頻率5min完成完整沖擊/沖擊吸收試驗：3次提錘高度精度±0.02mm提錘綜合精度±0.05mm提錘方式手動力值采集0.1～10kn±20n采集頻率高于2khz變形采集測量范圍±10mm，測量精度0.02mm，采集頻率高于2khz彈簧材質采用70si3mna彈簧鋼控制方式智能軟件控制+筆記本電腦操作報告方式自動打印a4標準試驗報告

（打印機需用戶自備）設備電源便攜式電源；功率：500w

儀器特點：

1、試驗能力強：滿足國內外多項運動場地檢測試驗標準中“沖擊吸收/垂直變形”檢測方法要求；

2、適應環境能力強：儀器移動靈巧方便，便于各種環境下的試驗；

3、儀器主機結構采用一體式設計，沖擊吸收與垂直變形試驗需更換試驗彈簧；

4、精度高、數據重復性好：采用知名品牌高精度壓力傳感器，確保試驗力值的精準性、穩定性；

5、高速數據采集系統：采用基于arm9的高速數據采集系統結構，采用了系統時鐘電路設計、硬雙緩沖實現連續采集存儲并增加了系統抗干擾設計解決了信號采集的難題；

6、試驗效率高：5min完成試驗次數 沖擊吸收實驗（3次） 垂直變形試驗（3次）；

7、控制交互界面：采用筆記本計算機，方便攜帶；

8、處理速度快：采用ad采集方式，最高速率達500khz，處理能力與使用速度得到跨等級提升；

9、根據客戶需求，配置豐富的軟件交互界面（多語言環境滿足不同國家/地區用戶）；

10、采用便攜式鋰電池電源設計，用戶現場測試時無需外接電源，即用即測，方便快捷，儀器電源待機時長達48h。
