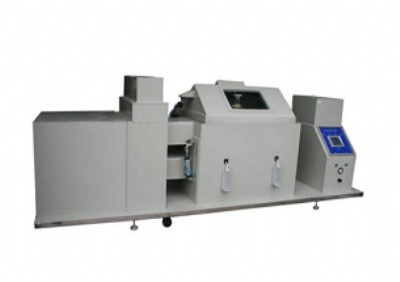

二氧化硫腐蝕+臭氧老化試驗箱（二合一）能夠完全滿足標準gb/t14049-2008  額定電壓10kv架空絕緣電纜標準附錄c試驗要求；本機是為聚氯 乙烯（pvc）、聚乙烯（pe）、交聯聚乙烯（xlpe）絕緣架空電纜進行人工氣候老化性能的臭氧老化測試和二氧化硫老化測試而專門研制的設備。本設備采用一體化設計，分為臭氧測試腔和二氧化硫氣體測試腔，具有耐腐蝕，耐銹，手動切換，恒溫設置，自動預警等功能，能有效的進行臭氧和二氧化硫老化同步測試，測試精度高，智能化程度高，操作簡單，二合一多用途設計大大節省了客戶的試驗場地和試驗成本。

二氧化硫腐蝕+臭氧老化試驗箱（二合一）采用左、右獨立工作測試腔，控制操作采用一體化設計。

臭氧發生測試腔

一、試驗箱規格：

1.1.容積：225l；

1.2.內箱尺寸：w500 x h750 x d600mm；

1.3.外箱尺寸約：w1200 x h1800 x d1450mm；

1.4.重量：約550kg；

1.5.電源：ac220±5％v /50±0.5hz；

1.6.用 途：臭氧在大氣中的含量很少卻是橡膠龜裂的主要因素 ，本產品模擬和強化大氣中的臭氧條件,研究臭氧對橡膠的作用規律,快速鑒定和評價橡膠抗臭氧老化性能與抗臭氧劑 防護效能的方法。

二、主要技術參數：

2.1.溫度范圍：rt℃--60℃（可調）

2.2.溫度波動：±0.5℃

2.3.溫度分布精度：±2.0℃

2.4.濕度范圍：(自然濕度不可控制)

2.5.濕度波動：±1℃

2.7.臭氧濃度精度：0.1-500ppm（低濃度） ±10％

二氧化硫氣體測試腔

1、產品用途

二氧化硫試驗設備利用二氧化硫氣體，在一定溫度的環境下對材料或產品進行加速腐蝕，重現材料或產品在一定時間范圍內所遭受的破壞程度。設備可以用來考核材料及其防護層的抗二氧化硫腐蝕的能力，以及相似防護層的工藝質量比較，也可以用來考核某些產品抗二氧化硫腐蝕的能力。該產品適用于零部件、電子元器件、金屬材料的防護層以及工業產品的腐蝕氣體試驗。

2、產品規格（單位：mm）

a、滿足標準：

    gbt2423.33-2005高濃度二氧化硫試驗

    din50018飽和環境下的二氧化硫試驗

    gb 9789-1988 金屬和其他非有機覆蓋層凝露條件下的二氧化硫試驗

3、工作環境

  使用環境條件：

  a. 使用環境溫度： 10℃～ 40℃

  b. 使用環境濕度：≤85％；

   4.測試環境

   a.溫度范圍： rt+5℃～+60℃

   b. 溫度均勻度：≤±2℃

   c. 溫度波動度：≤±1℃

   d. 試驗時間：0—999 h、m、s可調，可循環噴霧

   e. 二氧化硫濃度:667ppm (可調)，或者0.1％到1％的二氧化硫濃度

   f. 二氧化硫產生法:鋼瓶法

   g. 氣體控制:高精度不銹鋼氣體流量控制器

   h. 樣品架：滿足標準規定

5、使用材質

a、 內膽材料：304不銹鋼板（外加防腐蝕噴涂）

b、 加熱為內膽空氣加熱方式，配合攪拌裝置，升溫快，溫度分布均勻。

c、所有接頭均采用不銹鋼材質，有效防止二氧化硫對管路的腐蝕

d、 二氧化硫氣體自備。

6、加熱系統

1、 采用u型鈦合金高速加溫電熱管。

2、 完全獨立系統，不影響二氧化硫試驗及控制線路。

3、 溫度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益。

7、試驗方法

1）將2.0±0.2l電導為（或低于）0.2us/m的去離子水或蒸餾水盛于箱體底部。

注：水的多少取決于箱體容積的大小，當箱體容積改變時，可根據實際箱體大小加水。

2）將試樣防好，關閉試驗箱

3）將0.2l（不同標準量不一樣）的二氧化硫氣體通入箱內，并開始計時

4）打開加熱器，使箱內溫度在1小時內升到40正負3度，以后應使之保持在此范圍內。

5）以24小時為一個試驗周期，但在每個試驗周期前，可以在試驗箱內連續暴露24個小時，也可以在箱內先暴露8個小時，再在室內環境大氣中暴露16個小時，無論采用哪種方式，在每24小時試驗周期開始前，都必須更換箱內的水和腐蝕氣體。

在試驗箱內連續暴露超過24小時的情況下，可根據實際情況決定是否要更換箱內的水或腐蝕氣體。

8、試樣試驗后的清洗

  試驗結束后，從箱內取出試樣，在進行評價之前，將試樣懸掛于室內一般大氣中，直至液態的腐蝕產物干燥，首先在不取出腐蝕產物的情況下進行檢測，然后進行清洗處理，清洗處理應根據試驗結果評定規范進行。

9、氣體濃度控制

1）氣體濃度由特制氣體濃度控制器控制

2）氣體進入工作室后自動攪拌

3）導氣管采用耐腐蝕硅膠管連接

4）排廢風機采用離心式塑料風機

10、廢氣處理

 由于二氧化硫或硫化氫均具有毒性，因此在廢氣排出之前，廢氣都經過我公司獨立研發的廢氣處理裝置，為最高程度將廢氣處理干凈，此裝置為雙重處理。

設備安 全保護裝置

a)加熱器表面溫度超溫保護

b)加熱器短路、過載保護裝置

a)循環電機過熱保護

b)冷凝風機過熱保護

c)高溫、低溫、超溫保護

d)逆相,欠相保護裝置，

e)無熔絲開關過載保護.

f)煙霧報警整機斷電保護裝置。

g)線路保險絲及全護套式端子
