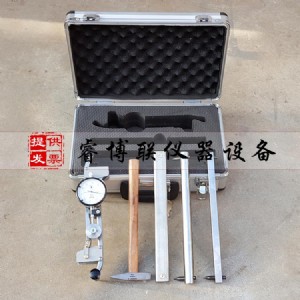

yb-15/25混凝土手持式應變儀

混凝土應變儀 混凝土手持應變儀

一、適用范圍：

yb-15/25混凝土手持式應變儀適用于測量各種建筑結構在長時間過程中的變形，無論是構件制作過程中變形的測量，還是結構在試驗過程中變形的觀察，均可采用本儀器。它具有結構簡單、輕便、量程大、不受環境變化的影響，攜帶方便，特別適用于野外和現場作結構變形的測試，是科研、設計、施工部門和試驗室做實驗研究和工程測試的設備。

二、混凝土手持式應變儀技術參數：

1、基距：250mm

2、位移計量程：±5mm

3、最小刻度值：40με

4、標準針距尺線膨脹系數α：1.5×10-6/℃

5、外形尺寸（長×寬×高）：280×71×75mm

6、重量：約0.8kg

三、工作原理：

手持式應變儀是一種機械式應變測量儀，每臺儀器有一個標準針距尺，采用精密低膨脹合金制成，器線膨脹系數a為1.5×10℃，所以當環境溫度變化較大時，針距長度可以認為是不變化的，每次測量前，都必須在標準針距尺上標讀，然后再在試物上測讀，比較兩者之間的差數，即為所求變形量。

應變值的計算：計算公式以規范為準。

四、結構：

儀器由以下幾部分組成：金屬支架、位移計（百分表或千分表）、伸縮調整部分等。

金屬支架（1）和（4），借助于兩個彈簧薄鋼片（6）相連接而構成一彈性系統，兩金屬支架可作縱向的平行移動，從而使裝固在兩金屬支架上的尖頭插足（7）的距離可發生變化（增大或縮小）

位移計（2）安 裝在金屬支架（1）上，本儀器上的位移計采用百分表，使用部門如換上千分表，那么測量精度可提高一個數量級，即最小刻度值可讀出；為了換表方便，支架上有一卡表架，只需松開卡表架上的螺釘，就可很方便的將位移計取下或安 裝上。

伸縮調整部分（5）裝固在金屬支架（4）上，位移計（2）的測桿末端保持同其中的偏心調整塊相接觸，當兩尖插足（7）之間的距離發生變化時（即兩金屬支架產生相互平行位移），其變化量即可從位移計（2）上反映出來。

五、混凝土手持式應變儀使用與維護：

（一）使用說明：

正確的使用儀器，不但可以減少人為誤差影響，且能延長儀器的使用壽命和持久精度。測試前，應仔細檢測儀器，用雙手握持儀器的兩手柄，輕微而緩慢地拉壓，此時位移計應能靈敏而平穩地反映出讀數。

1、調整好伸縮部分：

根據變形的性質（受拉或受壓），將伸縮調整部分（5）中的偏心塊調到所需的位置，當測試受拉時，把偏心塊調整到“+”號朝向位移計（2）的測桿；反之，當測試件受壓變化時，則應將“-”號超向位移測桿。調整偏心塊的操作如下：擰松壓緊螺母（9）到上端所需要的位置，銷釘（13）借助于手力從托盤罩（11）中拔出，然后將位移計的測桿向后拉，轉動蓋（10），帶+或-號朝向位移計的測桿，并使定位銷釘（13）插進托盤罩（11）之中，這時偏心塊的位置確定。

2、儀器的標讀：

將儀器的量尖頭插足置于標準針距尺的插孔中，重復三次，若位移計的讀數值相同，則可認為儀器的精度穩定完好，并將位移計的指針對零或記錄下此讀數值，此時兩尖插足的距離為公式中的i1=250±0.05mm

3、實際基距的測讀：

試件上的預埋塊或粘貼小塊，它們之間的距離往往與所要求的理想的基距存在著偏差。因此，在試件未承受載荷時，應將它們彼此之間的距離測讀和記錄下來，即i=i1+△i1，i1位儀器標準針距尺的標距，△i1為位移計上的讀數值。

4、加載荷時變形量的測讀：

將儀器是尖頭插足置于預粘小塊的孔中，待位移計的指針穩定后，記錄下讀數：每個測點前后兩次所測得數值之差為此階段的絕對變形值。例如，第一級荷載測得125.50，第二級荷載時測得203.50，則兩次間的絕對變形值為△i=203.50-125.50=﹢78，若采用的位移計為百分表，此變化值為0.78毫米，相應的應變值為，其余各點的測試和計算依次類推。

5、測試時應注意事項：

（1）儀器適用測量靜態變形，使用時不宜過分用力拉貨壓以及給沖擊力，以免位移計或連接彈簧鋼片損壞。

（2）為了減少人為誤差的影響，在測試過程中不宜更換測試操作者和調轉測試方向。

（3）儀器在使用過程中，切忌用手直接接觸儀器的金屬支架，應握持手泵，以減少因人體溫度影響所造成的誤差。

（4）測試時，應輕輕的使尖頭插足插入預粘小塊的孔洞之中，同時此小塊孔洞的加工制作時，應保證其直徑大小的一致和有一定的真圓度要求和粘貼面垂直度要求。

(5)測讀時，由于儀器所處位置不易做到每次都完全一致，容易產生誤差，因此，每次測讀應重復幾次，待比較穩定一致時再讀數；有些單位自行在儀器上加讀數之點，這也是可行的辦法。

6、附件使用說明：

（1）園體標桿

用以確定粘貼小塊的位置，如果預埋塊沒有孔洞或鋼結構不粘結小塊時，則可用其劃線，確定兩孔洞間的規定位置與距離。

（2）方體標桿

方體標桿是用來定位和沖小窩坑的，即當預埋塊上沒有孔洞時，在用圓體標桿劃畢線后，用尖頭插足中錐角小者定位，錐角大者，用小錘錘擊其上端使預埋塊上成一小窩坑，然后用鉆具在小塊上鉆孔，絕忌用小錘錘擊錐角小的尖頭插足的上端，以防折斷。

（3）標準針距尺

檀鋼形狀的標準針距尺，是用以標讀儀器上兩尖頭插足的間距的，上面刻有兩孔間的實際標距數值，標準針距尺系有精密低膨脹合金制成，其線膨脹系數為a=1.5×10/℃

（二）維護保養

1、儀器的尖頭插足應保護好，不得碰撞，以防尖端折斷（尖端經過熱處理）。

2、使用過程中，儀器不應隨意擱置，應放在儀器盒中，以保持其靈敏和精度不受損失。

3、儀器用畢后，應用凈絨布擦拭干凈，并將鎖鉤鎖住掛住，以防彈簧片受損。

4、不準隨意拆卸儀器，取放時應輕拿輕放，以免損傷其精度。

5、儀器不可長期敞露擱置，不用時應放到儀器盒里，應該蓋上蓋。
