1、用途

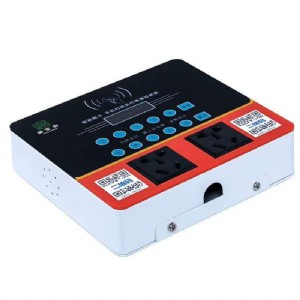

“御寶物聯”系列智能充電管理系統是專為電動自行車安 全充電、方便物業管理而研發的智能化充電設備，該系統包含充值機系統、智能充電站、專用非接觸式ic卡、后臺管理系統組成，具有安 裝簡單、安 全節能、使用方便、管理方便、運營便捷等特點，是綠色智能化小區建設的理想和設備。

2、工作原理

“御寶物聯”系列智能充電站為市電輸入、輸出，具有一機多控、充滿自停、掉電記憶、故障實時推送、遠程續充、遠程斷電、遠程修改參數、分段計費、電量計費、固定時間計費、電子計數、防電擊等功能，接入充電設備，實現安 全充電及充電時間的智能化管理。

3、亮點功能

（1）單路最大3300w；

（2）一路主機，可掛30路插座口，每路參數可單獨設置。

（3）四種計費模式：分功率段計費、電量計費、固定時間計費、混合計費。

4、正常使用條件

（1）周圍空氣溫度：周圍空氣溫度不超過40℃，且24小時內的平均溫度不超過35℃。

（2）海拔:高度不超過1200m。

（3）濕度:空氣相對最大濕度不超過80％。

（4）污染等級3級。

（5）充電地點無易燃易爆及腐蝕性介質。

（6）無劇烈振動及沖擊，垂直安 裝、傾斜度不超過5％。

（7）輸入電壓是220v ac 50hz。

5、主要技術參數及性能

（1）主要技術參數

規格 額定工作電壓 輸出電壓 單路最大電流 待機功率 外殼材質 重量

ybcd-t2 220v ac 50hz ac220v 15a ≤3w 鍍鋅板 約1.2kg

（2）系統功能

1） 安 全特點

① 充滿自動斷電，防止過充引發火災事故；

② 最大充電時間限制在15小時，防止因充電器、電池故障長期充電發熱而引發的火災；

③ 功率限制，防止使用過大功率電器引發的火災事故；

④ 防止用戶拖插排同時多臺充電，導致負載過大引發火災事故。

（3） 收費特點

1） 支付方式

支持微信、支付寶、會員錢包掃碼支付、離線按次消費卡、離線預付費卡、在線預付費卡、在線包月卡、會員包月支付、綁定會員的在線卡支付（微信會員和在線卡共用錢包）。

2）防盜電方式

支持軟防盜電及硬防盜電功能，軟防盜電即用戶一旦出現盜電行為，則自動縮短用戶充電時間；硬防盜電功能即用戶一旦出現盜電行為，則強制斷電。

3）計費方式

支持分功率段計費、電量計費、固定時間計費，默認分功率段計費。

4）退費使能

默認充電余額自動返還（除投幣及次卡外），即用戶微信/支付寶/會員錢包/在線卡/預付費卡消費，充電完成，剩余金額自動返還到用戶微信/支付寶/會員錢包/在線卡/預付費卡，但是若該用戶是該商家的會員的話，微信支付、支付寶支付的則退還至會員錢包。其中預付費卡需要用戶再次手動刷卡才能完成退款操作，其他方式退還余額均是自動完成，比如充電完成，自動斷電，退還余額；比如拔掉充電器自動退還余額等。

商家可自定義是否打開退款功能，若關閉退還余額功能，則充電完成，剩余余額不做退款處理。當然站在用戶及商家利益平衡的角度上，可設置最低扣除首次1小時的充電費用，即用戶消費最低扣除1小時的充電費用，若超過1小時，則按分鐘收費。

5）遠程斷電、遠程續費

用戶可自行進行遠程續費及遠程斷電操作，遠程斷電后，剩余余額自動原路退還，但注意商家是否開啟退還余額功能。

8、名詞解釋

（1）小功率、中功率、大功率：是以市面上最多的48v/12a、60v/20a電動車進行區分的，即小于或等于48v/12a（140w）為小功率電動車，大于48v/12a（140w）小于60v/20a（200w）則為中功率電動車，大于60v/20a（800w以下）屬于大功率電動車。

（2）充滿自停：充電站檢測到電車充滿之后，進入浮充狀態，浮充時間結束，即停止充電。

（3）在線預付費卡：卡上不存錢，只是一個卡id信息，刷卡后，充電站會上傳卡id信息，服務器查詢卡狀態及卡余額，下發至充電站，滿足條件，即開始充電，充電結束后，剩余金額會自動返還到卡內，無需再次刷卡。

（4）在線包月卡：包月即包次，次數存儲在服務器，次數用完或者包月時間到，該卡均不能再使用。

（5）離線按次消費卡：次數存儲在卡內，按次消費，每次刷卡扣除一定金額。

（6）離線預付費卡：錢存儲在卡內，預付一定金額，充電完成后，再次刷卡，退還余額。

（7）一小時扣費使能：用戶充電，最低扣除1小時的費用，超過1小時，則按分鐘計費。

（8）軟防盜電：出現類似盜電行為，自動智能化縮短充電時間。

（9）硬防盜電：出現類似盜電行為，強制斷電。
