礦山機械 機載臨時支護

1.該系統通過控制閥控制各部的動作，從根本上改變了傳統的支護形式，能夠自由隨掘進機行走，動力由綜掘機提供。

2.有獨立的運動作業功能，此系統用時解開，不用時可以折疊，減少了支護輔助時間，與綜掘機有機結合，不影響綜掘機的各種性能，操作簡單、方便。

3.有效的給頂板施加初撐力，對工作面進行了臨時的支護避免了工人在空頂區作業，增加了錨護時工作人員的安 全性，實現了錨網的機械化鋪架，保證了錨網的連接質量，大大降低了工人勞動強度。

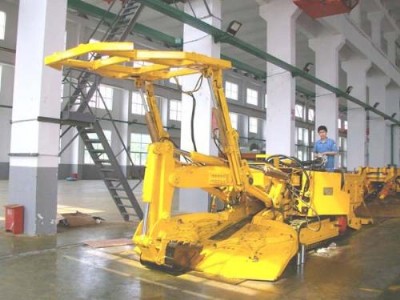

概述:機載臨時支護裝置適用于凈高度不低于2.5m的機掘矩形和梯形巷道，安 裝時通過對掘進機切割部與本體部鉸接銷軸的改造來安 裝該機器，該機器用來對掘進工作面新揭露的空頂區進行臨時支護，當掘進機的掘進循環完成后，將該機器打開，可以迅速在掘進機切割頭前方形成一個2.2m*1.78m的支護面積，為下一步在該區域進行支護作業的人員提供一個安 全可靠的工作空間。

支護面積大、初撐力和工作阻力較大。

可在低頂板巷道的工況下，順利翻轉打開和收攏。

結構緊湊、布局合理、操縱平穩、展開迅速。

利用掘進機的泵站做動力，全液壓控制，有利于對機器實現自我保護。

基本性能參數 單位 zlj-5.5 備注

額定供液壓力 mpa 16

額定工作壓力 mpa 20

初撐力 kn 16

最大工作阻力 kn 20

最大支護強度 kn/m2 5.5

護頂面積 m2 2.2（長）*1.78（寬）

巷道頂部橫向坡度 。 +8

整機重量 kg 1365+15

配接掘進機后最大支護高度 m 4.5

配接掘進機后最小支護高度 m 2.5

工作極限位置角度（翻轉梁與伸縮梁） 。

105

工作極限位置角度（伸縮梁與支撐梁） 。

125

zlj-4.5f機載臨時支護裝置(zl：201220754807)

本裝置時用來掘進工作面新揭露的空頂區進行臨時支護的一種機載式輕型支架，當掘進機的掘進循環完成后，將該機器打開，可以迅速的再掘進機切割頭前方頂板上形成有效的支撐防護，為下一步在該區進行支護作業的人員提供一個安 全可靠的工作空間。
