廠家主營礦山機械自移式設備列車

1系統帶有液壓移動裝置，不需要配制絞車，不需要安 裝生根點。操作和使用非常方便。

    2車身配有專用軌道，無需在巷道中鋪設軌道。

  3專用軌道間通過連接段鉸接，適應上下坡道。

4動力來自軌道巷中乳化液泵站，不需另配制動力設備。

  5行走輪根據煤礦實際軌矩加工。能使用于有軌運輸和無軌運輸。

6各車通過先導式操縱閥集中控制，操作簡單。

2主要用途及使用范圍 ．

2.1主要用途：液壓自移式平板車主要適用于煤礦井下綜采工作面軌道巷，用于安 裝乳化液泵站、液箱、工具箱、備件箱、變壓器、綜保、開關，存放電纜等。并能拖動其隨著工作面的推進而移動。

2．2使用范圍：適用于含有爆炸性氣體(甲 烷)和煤塵的煤礦中，但周圍價質中不得含有破壞金屬和絕緣的活性化學物質。應保證下列工作條件下可靠工作；

(1)海拔高度不超過2000m；

(2)周圍空氣相對濕度不大于95％(+25℃)：

(3)周圍介質溫度：一5℃一十40'℃；

(4)在有沼氣爆炸混合物的礦井中；

(5)在無顯著搖動和沖擊振動的地點；

1結構特征：

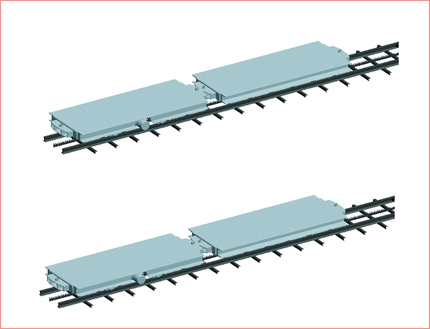

液壓自移式平板車由車體、支撐機構、推進油缸、行走軌道、輔助支撐軌道等組成。平板車間通過連接板及軌道連接段連接成為一個整體。

車體由錳板組焊而成。是整臺平板車的主體。地面用于固定安 裝各個部件，上面主要用于存放、安 裝設備。

支撐機構由主支撐機構及輔助支撐機構組成，主支撐機構主要用于支撐車體。并在推進油缸的作

用下行走：輔助支撐機構主要用于行走軌道推進時輔助支撐車體。

推進油缸底座固定在行走軌道上。前耳固定在車體底部。用于推進車體前進及將行走軌道拉移。

行走軌道由錳板組焊而成，用于固定推進油缸及支撐車體。

輔助支撐軌道由錳板組焊而成，可跟隨車體一塊推進，在推進油缸拉移行走軌道時支撐車體。

2工作原理：

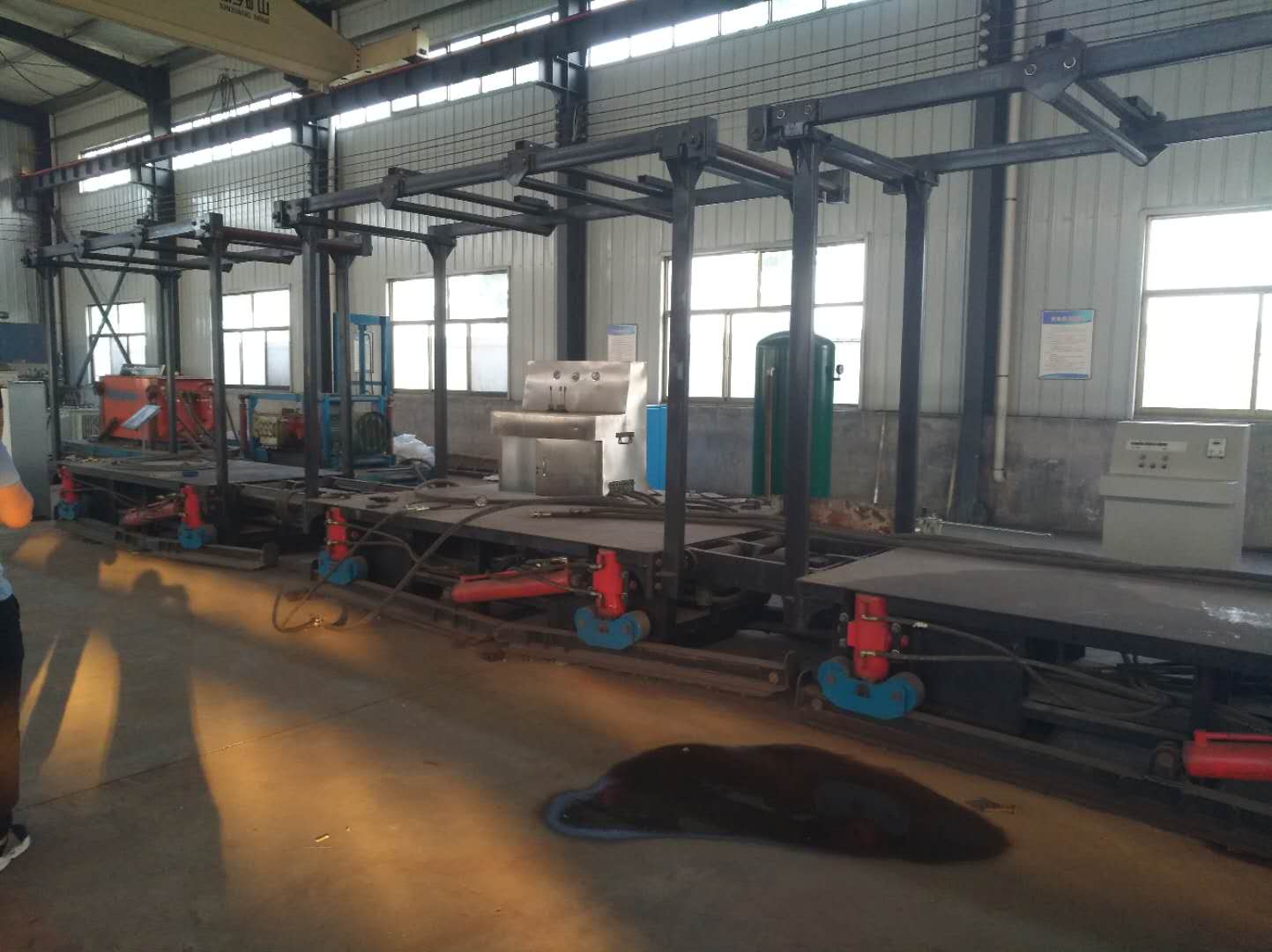

液壓自移式平板車上面安 裝固定設備后，其首尾通過連接板順次連接，行走軌道通過中間段連

接。便組成類似傳統平板車的設備列車系統。動力來自乳化液泵站。通過先導式操作手柄集中控制。

推進時。主支撐機構支撐車體，輔助支撐機構縮回，脫離地面。操作推進油缸控制手柄，使活塞桿伸出，推動車體沿行走軌道移動；操作支撐控制手柄，使輔助支撐機構伸出，外軌道著地實現支撐。同時主支撐機構縮回，脫離地面，再反向操作推進油缸控制手柄，使活塞桿回縮，并帶動行走軌道向前跟進。

此為一推進工作循環，以此交替工作，實現設備列車的推進工作。
