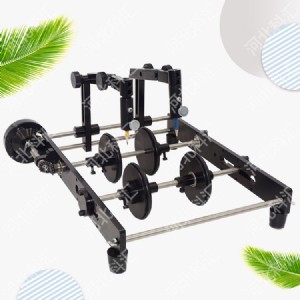

一、塑料管材劃線器產品簡介：

縱向回縮率是塑料管材產品性能優劣的一項重要指標。它反映了塑料管材產品在熱影響下管材沿縱向塑性變化的穩定性能。它的測定對提高產品在使用過程中對氣溫的變化、日照以及其它熱源影響的承受能力，以及提高產品的使用年限都有著重要的意義。但由于縱向回縮率測定方法的多樣性，我們在檢測當中往往由于操作不當、或不注意要領，從而影響了檢測的準確度。

二、塑料管材劃線器適用范圍：

產品依據《gbt 6671-2001 熱塑性塑料管材 縱向回縮率的測定》生產，適用于塑料管材縱向回縮率測定。

三、塑料管材劃線器技術參數：

1、刀片厚度：2mm

2、刀片滾輪間距：100mm±0.1mm

3、凈重：9kg

4、毛重：12kg

5、 外形尺寸：420*360*300mm

6、木箱包裝

三、塑料管材劃線器使用方法：

1、將滾輪小心抬起，將待畫線之標準試件置于兩滾輪下（滾輪間距已事先調整為100mm±0.1），一端頂住擋板，然后放下滾輪，并用手輕按兩滾輪中心位置。

2、緩慢轉動管材試件，轉動一周即可在試樣表面上畫出等距為100mm的兩條封閉圓周線。如劃線感覺較淺，不清晰，可在重復轉動一周。

3、在（23±2）℃下，測得標線間距l0 ，精確度0.25mm。

4、將烘箱溫度調節至附錄a中的規定值tr 。（附錄a見標準《gbt 6671-2001 熱塑性塑料管材 縱向回縮率的測定》）

5、把試件放入烘箱，使樣品不觸及烘箱的底和壁。若懸掛試樣，則懸掛點應在距標線最遠一端。若把試樣平放，則應放于墊有一層滑石粉 的平板上，切片試樣，應使凸面朝下放置。

6、把試樣放入烘箱內保持附錄a所規定的時間，這個時間應從烘箱溫度回升到規定溫度時起計算。

7、從烘箱中取出試樣，平放于一光滑平面上，待完全冷卻至（23±2）℃時，在試樣表面沿母線測量標線間最大或最小距離li ，精確至0.25mm。

注：切片試樣，每一管段所切的四片應作為一個試樣，測得li ，且切片在測量時，應避開切口邊緣的影響。

四、塑料管材劃線器試驗結果處理：

（注：每一段試樣的縱向回縮率rli  以百分率表示。）

rli  = △l / l0 ×100

式中：△l=丨l0 －li丨

     l0 ——放入烘箱前試樣兩標線間距離（單位：mm）。

     li ——試驗后沿母線測量的兩標線距離（單位：mm）。

選擇li 使△l的值最大。

計算三個試樣rli 的算術平均值，其結果作為管材的縱向回縮率rl 。

五、塑料管材劃線器注意事項

等試樣完全冷卻至（23±2）℃時，測量標線間的最大或最小距離，應該進行多次測量，選擇li  ，使它相對于原始標距變化最大的那個值，然后進行計算。
