zlj-4.5f機載臨時支護裝置(zl：201220754807)

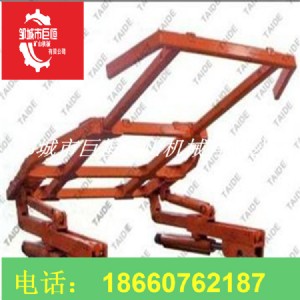

本裝置時用來掘進工作面新揭露的空頂區進行臨時支護的一種機載式輕型支架，當掘進機的掘進循環完成后，將該機器打開，可以迅速的再掘進機切割頭前方頂板上形成有效的支撐防護，為下一步在該區進行支護作業的人員提供一個安 全可靠的工作空間。

本裝置結構適用于巷道2.2m~4.5m的矩形、梯形、傾斜巷道，可于各種型號的掘進機配套。

結構特點：采用本公司專利技術

1. 采用反式翻轉機構，特別適用于低矮巷道和小機型，配套太原120機型最低適應巷道高度僅為2.2米；

2. 各油缸上設置有負載閥，可有效防止系統過載，根絕機體開焊和塑性變形現象；

4. 翻轉梁主體以厚壁無縫管構成，和升降缸一起構成機器的翻轉升降機構。部件結構和加工工藝明顯簡化、架體強度顯著增強；

5. 國內首家?guī)в星拜o助支撐裝置，與普通臨時支護裝置相比工作阻力增加數倍。

 基本性能參數

 單位

 zlj-4.5f

 備注

 支護強度

 kn/m2

 4.5

 工作阻力

 kn

 16．5

 護頂面積 (長x寬)

 m2

 3．66

 整機重量

 kg

 965±15

 配接掘進機后最大支護高度

 m

 4.5

 配接掘進機后最小支護高度

 m

 2.5

 額定供液壓力

 mpa

 16

下面是我們的機載臨時支護裝置參數：

支護強度：5.5kn/m2

護頂面積：3.6平方米

整機重量：980kg

工作阻力：16.5kn

最大支護高度：4.5米

最小支護高度：2.5米

我廠的機載臨時支護裝置的組成：

由翻轉梁、伸縮油缸和頂梁、翻轉油缸、支撐油缸等組成。

zlj-5.5掘進超前臨時支護裝置技術特點：

1 支護面積大、初撐力和工作阻力較大。

2 可在低頂板巷道的工況下，順利翻轉打開和收攏。

3 結構緊湊、布局合理、操縱平穩，展開迅速。

4 利用掘進機的泵站做動力，全液壓控制，有利于對機器實現自我保護。

5 明顯縮短臨時支護時間，降低職工勞動強度、提高掘進效率。

6 支護裝配到掘進機時不影響其安 全性能。
