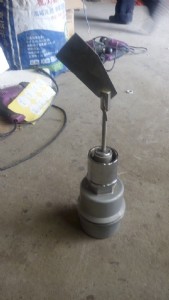

阻旋式料位器

主要用于現代工業生產過程和倉儲部門，用來對敞開式容器內的粉 狀及顆粒狀物料，進行料位監控或控制。阻旋式料位器可以用于指示筒倉、料斗等容器內粉 體顆粒物料的儲存狀況一般適用物料密度從0.5～2.0t/m3。 每個筒倉一般使用二個旋轉式料位指示器，分別指示料位和料位。也可以使用多個料位指示器，以指示多個料位。通過附帶的內螺紋管，可以輕松的從筒倉外部完成安 裝使用。

主要應用于現代工業生產過程和倉儲部門。用來對敞開式容器內的粉 狀及顆粒狀物料，進行料位監測或控制。

主要技術參數：

葉片轉速：2.5轉/分鐘

介質密度:>0.2g/cm3

環境溫度：-10℃——+80℃

主要裸露部件的材質均為不銹鋼及鋁合金組成。具有耐腐蝕、無污染、防潮、防塵等特點，食品行業及高塵等惡劣環境均可使用；

l 輸出軸采用了過載保護裝置，可以有效地避免由于使用不當或非正常外力對電機及減速器所造成的損壞；

l 為適應各種物料的不同比重和便于安 裝調試，設置了靈敏度的五擋調節裝置和可供選擇的兩種安 裝方式及多種檢測葉片規格；

l 高溫型采用了散熱裝置，可以在≤300℃的物料環境下使用。

n 測量原理

阻旋物位開關是采用交流微電機經減速后，帶動減速葉片慢速旋轉的。當被測物料的料位上升使葉片的轉動受到阻擋時，檢測機構便圍繞主軸產生旋轉位移。此位移首先使一個微動開關動作，發出有料的信號，隨后另一個微動開關動作，切斷微電機的電源使其停止轉動。只要倉內的料位不變，此種狀態便將一直保持下去。

當料位下降檢測葉片失去阻擋時，檢測機構便依靠彈簧拉力恢復原態。首先一個微動開關動作，接通電機電源使其旋轉，隨后另一個微動開關動作發出無料信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。

n 技術數據

用 途：上、下限測量

測量介質：粉 狀及顆粒狀物料，介質密度≥0.2g/cm3（較大葉片）

葉片轉速：2.5轉/分

靈敏度：五擋可調（機芯）

供電電源：110 v av、220 v ac

耗電功率：＜3w

輸 出：開關信號

接點容量：220v3a（ac）

環境溫度：－10～＋80℃

物料溫度：－0～＋80℃、－10～＋300℃（高溫型）
