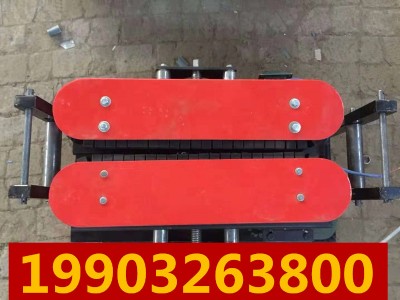

電纜輸送機是一種敷設電力電纜（或通信電纜）的電動機械�？膳c電纜牽引機、提升機和其他電纜敷設機具配套使用，施工方便、快捷，可較大的節省人力物力，從而有效地降低施工成本。

電纜輸送機適用于大規模城市電網改造，適合大截面、長距離電纜敷設，降低勞動強度，提高施工質量。電纜輸送機推力大、體積小、質量輕、操作方便，在電纜排管、隧道、直理、長距離輸送等場合。

電纜輸送機的種類分為：

柴油電纜輸送機，汽油電纜輸送機，和電力輸送機，起重xrs型電力輸送機的使用越來越廣泛，因為這種電纜輸送機可以串聯使用，實現大規模、長距離大型電纜的輸送工程。

型號：dsj-180

額定輸送力：400公斤。

配用電機：1.5kw*2  1400轉/分

外形尺寸：920*530*400mm

整機重量：155公斤。

牽引速度6米/分。

輸送電纜適用范圍：直徑30-180毫米。

橡膠片：25mm厚

產品特點：

1、該機推力大、體積小、重量輕、操作方便。

2、采用雙軸驅動，使輸送力和重力分別作用于電纜的兩個方向，有利于保護電纜的絕緣層。

3、履帶采用耐磨橡膠，使電纜受力均勻，經久耐磨。

4、配備可高低調節的滾輪，使施工更為方便。

5、噪聲低、減速機構溫升小、維護方便。

電纜輸送機使用方法

1、根據所輸送的電纜大小，調整電纜輸送機前后托輪的高度，以便托住電纜，調整時需松開手旋螺釘，上下移動拖輪高度，然后并緊手旋螺釘。

2、根據所輸送的電纜大小，用手搖把向逆時針方向松動松緊絲桿，使橡膠履帶松開到位，以便放入所需輸送的電纜。

3、輸送機使用前需全面檢查各部件的連接螺栓螺母是否松動，若松動需緊固，并檢查開式齒輪上的潤滑油脂是否潤滑到位，并及時補涂油脂，查看托輪升降情況，并且將電纜輸送機調整好后固定整機，然后空載運轉電纜輸送機五分鐘，以便檢查整機工作情況。

4、單機使用 電纜輸送機需要固定于地面，調整好托輪高度，然后松開橡膠履帶，將電纜放入橡膠履帶之內，用扳手順時針轉動松緊絲桿夾住電纜，啟動電機，電纜輸送機便可以輸送作業。

5、串聯使用 因大截面電纜重量重，單機使用很難滿足施工要求，這時需在牽引機配合下，進行多臺電纜輸送機串聯使用。

（1) 電纜在牽引機牽引下進入第一臺電纜輸送機時停止牽引，將電纜夾緊在橡膠履帶之間，然后同時開動牽引機和電纜輸送機。

（2) 電纜進入第二臺電纜輸送機時停止牽引，將電纜夾緊在橡膠履帶之間，然后開動牽引機和兩臺電纜輸送機。

（3) 電纜進入第三臺輸送機時停止牽引，將電纜夾緊在橡膠履帶之間，然后開動牽引機和三臺電纜輸送機。 （4) 重復上述動作，直至電纜進入最后一臺電纜輸送機，此時便可以進行整條線路電纜的拖放施工作業。為保證各機同步運轉，用戶需根據具體施工方案配置相應的同步電源控制柜，同步電源控制柜分為總控箱和分控箱，一個總控箱可控制十臺分控箱，一個分控箱控制一臺電纜輸送機，為方便用戶使用，每個控制箱均有足夠的電源插座，以便總控箱和分控箱和電纜輸送機之間的連接，該控制系統為保證安 全使用，每個分控箱和總控箱上設置的停止開關均可以讓整條線路拖放停止作業，做到分控總停的安 全原則。
