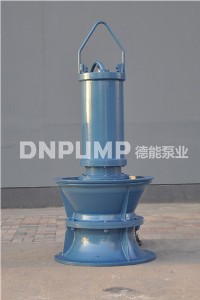

qzb系列潛水軸流泵是傳統的水泵電動機組的更新換代產品，驅動水泵的電動機是干式全封閉潛水三相異步電動機，該型潛水電泵可長期浸入水中運行。具有傳統機組一系列無可比擬的優點。

（1）由于電機與水泵構成一體，現場安 裝方便、快捷，同傳統機組相比可節約95％安 裝時間。

（2）由于電機潛入水中運行，電機冷卻條件好，泵站內無高溫，噪音低，可建成地下泵站，保持地面環境風貌，大大簡化泵站的土工及建筑結構工程，減少安 裝面積，節約工程造價30-40％

（3）潛水電機采用雙重、三重機械密封及輔助密封結構，f級耐溫155℃絕緣，防護等級為ip68。且在電機內設置密封泄露、繞組和軸承溫升檢測裝置。

（4）檢測信號集中反饋于電控柜的監控器內，操作方便，易于實現自動控制及遠傳控制。

一、技術參數：

名義口徑：350-1600毫米

揚程：1.5-20米

流量：500-45000立方/小時

功率：22-800千瓦

電壓：380伏、6千伏、10千伏

二、使用條件：

qzb潛水電泵可廣泛用于工礦船、城市給排水、農田排灌、電站給排水之用。qzb軸流潛水電泵用于低揚程、大流量場合，輸送介質為原水或輕度污水，其高輸送液體溫度為50℃，輸送介質的ph值為4—10，輸送的介質容積比在2％以下，介質的密度小于1.2×103kg/m3

三、 材質選擇：

鑄鐵、不銹鋼等。

四、結構說明：

qzb型潛水軸流泵，泵段由進水喇叭口，葉輪件，葉輪外殼和導葉體四大零件組成。潛水電機是全密封干式異步電動機，機殼將電機封閉，電機上端電纜出線處有靜密封裝置，電機下端蓋出軸處有轉動密封裝置，潛水電機具備一切潛水運行的安 全可靠性能。
