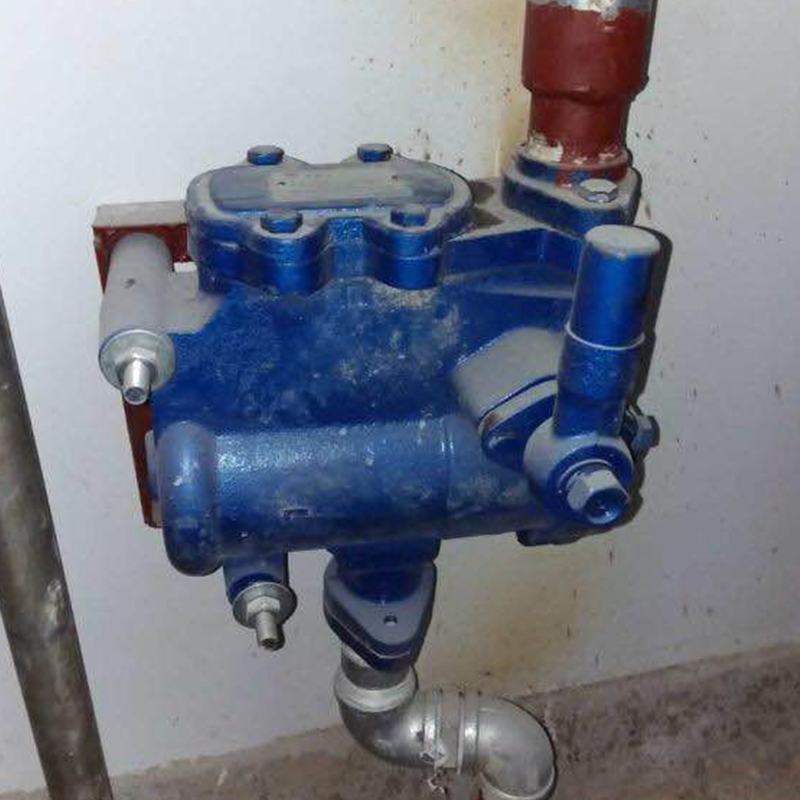

sh-38型手搖泵

山東順源廠家生產sh-38型手搖泵適用于抽吸清水、汽油、煤油及對鐵和銅等無腐蝕性之液體，不適用于含有纖維或其它固體顆粒之液體。抽吸液體之溫度在60℃以下(系指皮碗式泵)。其性能范圍；流量為15-59升/分，最大揚程為30米。

   本型手搖泵結構緊湊，式樣大方美觀，使用方便可靠，只需1-2人用手往復搖動搖手柄即可工作。可供工礦、企業、學校、車輛、船舶等單位使用。

  一、 目前所制造的本型泵有：s-25、s-38及sh-25、sh-38等四種。

   泵型號的意義：如s-38、sh-38

   s-為皮碗式，適用于吸送清水

sh-為活塞式，適用于吸送油類液體

38-為泵之吸入及吐出口直徑單位毫米

二、產品詳情：

 sh-38型手搖泵：

活塞直徑100mm，活塞行程90mm，，往復次數30-45次/分，給水量1.3升/次，

流量39-59升/分，最大揚程30米，最大吸上揚程4.5米，重量27公斤。

三、結構原理：當用手往復搖動搖手柄時，通過軸、搖臂、連桿等傳動機構，使活塞作往復運動。當活塞向左移動時，右端的泵缸體積逐漸擴大，形成真空，液體從吸水管經過鑄在泵體旁邊的吸入流道頂開吸水閥進入缸體右端。在同一時間里，缸體左側由于活塞的壓縮，使壓水閥頂開，液體經吐出管排出。若活塞的運動方向返回向右時，則泵缸左側吸入液體，泵缸右側排出液體，這樣往復不歇地把液體吸入排出。形成泵的工作。泵的壓水閥向上行程由蓋板限止，吸水閥向上行程由壓水閥限止。蓋板與泵體用螺栓緊固，活塞行程由泵蓋和泵體限止。 為了安 裝在墻上或其它基礎上，泵體有三個螺栓孔。

濟寧市順源機械設備有限公司和多家知名企業聯合經營的手動泵類產品。本公司多年來的發展經營理念，重質量、講誠信，不斷廣交四海賓朋，本公司具有研發、生產、銷售于一體。現在銷售到土爾其、孟加拉、俄羅斯。南美洲、非洲等國家。 主要“以質量求生存，以信譽求發展”是我公司的一貫宗旨。
