l 概述

milog3壓力記錄儀數據可下載到u盤。milog4數據可u盤下載，也可以通過gprs傳輸歷史數據到服務器，通過客戶端分析軟件瀏覽分析歷史數據。

l 功能

milog3壓力記錄儀采用低功耗技術，將壓力傳感器、溫度傳感器、歷史數據存儲，u盤下載、液晶顯示、串口通訊等功能集成到一個儀表中，壓力記錄儀將壓力數據、溫度數據等按照設定的時間間隔存儲在大容量eerrom數據存儲器中，異常狀況數據不會丟失。壓力、溫度、開關量輸入狀態等數據同時存儲，每個傳感器通道可保存50萬點歷史數據，記錄間隔為5分鐘，可以記錄1820天的數，相當于記錄5年的歷史數據。

u盤下載功能是改進現場讀取數據的方式，可直接在壓力記錄儀安 裝現場將壓力數據導入到u盤，在電腦、手機上分析壓記錄的壓力歷史數據。

milog3壓力記錄儀采用電池供電，內置電池可正常工作5年，歷史數據可實現5年不重復循環儲存。

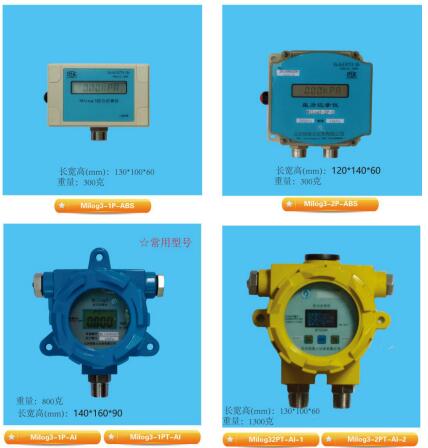

l 產品參數

1. 傳感器數量：單壓力、雙壓力、壓力+溫度、雙壓力+溫度

2. 傳感器量程：燃氣行業（10kpa、100kpa、200kpa、500kp a、1mpa、1.6mpa、2.5mpa、10mpa）；油田、供水（40mpa、60mpa，100mpa，250mpa）

3. 溫度通道類型：環境溫度或者pt100溫度pt100采用npt 1/2”護套

4. 環境溫度：-30~80℃

5. 被測介質：天然氣，自來水等非腐蝕性介質

6. 壓力精確度：0.4級

7. 防水等級：ip65

8. 防爆等級：exibiict4

9. 存儲間隔：1秒~1小時任何設置

10. 通訊響應時間：≤50ms

11. 存儲容量：65536、131072、261144、524288、1048576條，根據需保存歷史數據時長配置記錄數據條數

12. 報警功能：報警上限、下限可設置，帶2路開關量輸出

13. 開關量輸出容量：dc36v，電流1a

14. 時鐘誤差：年誤差小于3秒；

15. 內置鋰電池供電，壽命不短于3年

16. 環境濕度:＜90％rh

17. 通訊接口：ttl串口、rs485接口（選配）

18. 通訊協議：modbus-rtu方式

l 硬件使用說明

1、按鍵操作

 milog3僅有一個按鍵，按鍵用于切換顯示內容：液晶面板在沒有操作的情況下，處于休眠狀態，顯示屏關閉。當按下按鍵后，液晶被激活，按鍵每按一次，依次循環的切換一項顯示內容。

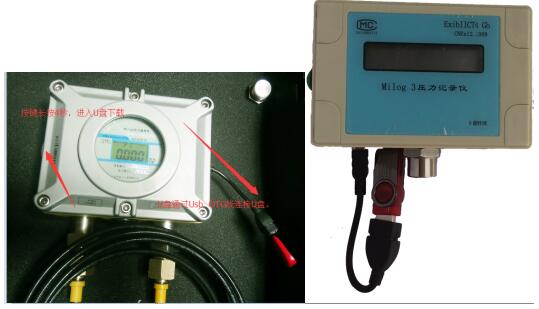

2、u盤下載方法：

將u盤通過數據線連接到記錄儀上，按下按鍵，持續6秒鐘，液晶面板顯示下載指示操作后松開按鍵，待液晶顯示“usb ok”，就可以取下u盤，完成下載。

l 配套軟件使用說明

單機版軟件hvalues lite

1. 數據列表、二維曲線、雷達曲線顯示

2. 歷史數據導出到excel表格

3. 顯示數據可間隔調整，計算最大值、最小值、平均值等

4. 支持燃氣管道氣密性打壓管理功能

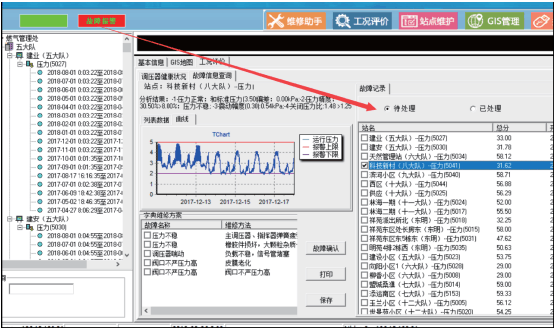

壓力記錄儀集中管理軟件prgas

prgas管理軟件主要針對燃氣調壓箱的壓力檢測，調壓器故障分析、調壓站運行維護管理記錄、事故報警的綜合性管理系統。

1. 運行壓力記錄

milog3、hh6、hilog4壓力記錄儀將采集存儲的數據通過u盤或者gprs網絡將數據追加到prgas的數據庫中，供用戶分析該調壓站所管轄范圍內用戶的用氣量。為管道鋪設提供數據模型和依據。

2. 調壓器故障分析及專家字典

通過對記錄壓力數據的分析，給出調壓器故障類型的一些判斷，如調壓器喘動，減壓結構老化，調壓器開啟，關閉等情況，根據專家意見數據庫信息，為用戶提供調壓器檢修方案。

3. 調壓器資產管理、設備運行維護管理

記錄儀安 裝后，在prgas管理系統中會為記錄儀，匹配上對應的調壓器，過濾器數量、廠家、負責人等信息，實現調壓站內設備信息化。

根據調壓器運行狀況分析，如發生運行故障，生成維修單，工人維修后，將維修信息錄入系統，實現調壓器故障、維修的全信息化。

手機app軟件

彌補了電子記錄儀數據沒有圓盤記錄儀壓力曲線直觀的問題；先現場將數據下載到u盤后，可直接在手機上查看儀表數據；

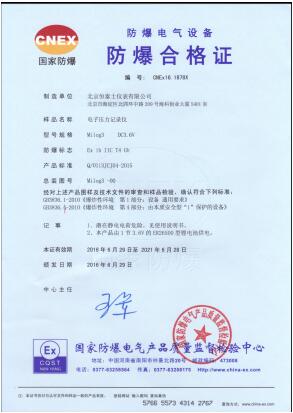

l milog3壓力記錄儀防爆證

符合gb 3836.1-2010《爆炸性環境 第1部分：設備通用要求》、gb 3836.4-2010《爆炸性環境 第4部分：由本質安 全型“i”保護的設備》標準，防爆標志為：exib ⅱ ct4gb,經國家防爆檢測中心檢驗合格，并取得防爆合格證；
