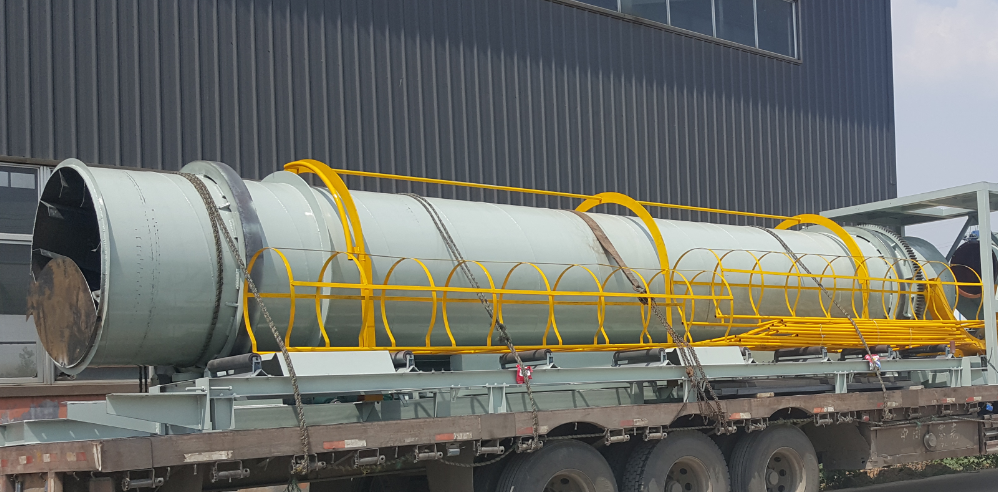

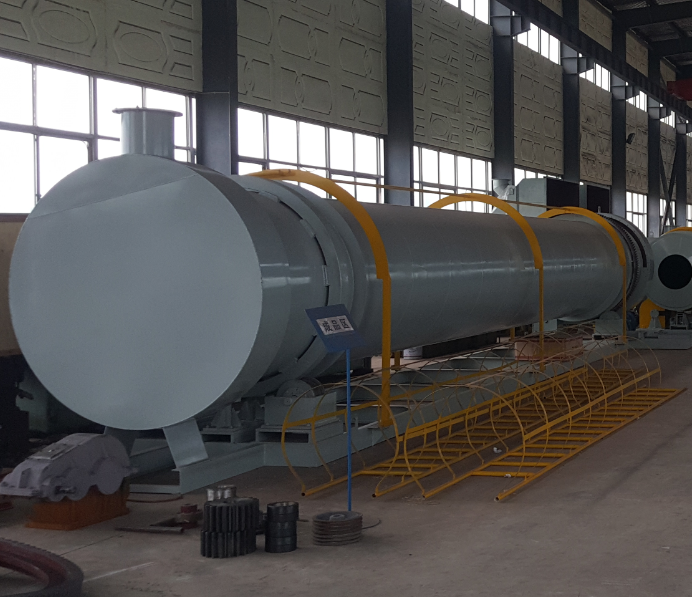

水浴式滾筒冷床

山東科威鑄造設備有限公司的 水浴式滾筒冷床是我公司技術研發部門根據回轉窯最新設計的一款新產品，此產品是客戶采用寶珠砂替代沸騰冷床的理想產品。

此設備具有以下功能：

1、結構簡單，具有單位體積高，壽命長，運轉率高，操作穩定，傳熱效率高，熱耗低等；

2、溫度自動控制、超溫報警，二次進風余熱利用，壽命長；

3、先進的尾密封技術及裝置，運行穩定、產量高等顯著特點。

4.滾道厚度達12mm，保證長使用壽命.

5.驅動滾輪表面硬化處理.

6.滾道與筒體組合設計，保證滾道可更換性.

7.特別的鏈條張緊裝置，確保滾筒運轉平穩.

8.速度檢測，速度調頻，故障報警備選項.

9.自動固體潤滑裝置.

10.自動加水、噴淋增濕裝置.

11.冷卻效果優與沸騰冷床.

12.可以處理20-40目寶珠砂.

13.功率消耗小，噪聲小。

工作原理

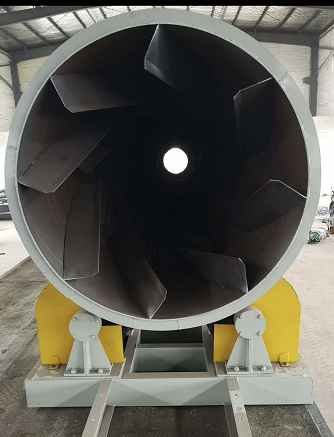

1、滾筒冷床設備由回轉筒體、支承裝置、帶擋輪支承裝置和窯頭、車尾密封裝置、噴淋管裝置等部分 組成.

2、設備與水平呈一定的斜度，整個窯體由托輪裝置支承，并有控制窯體上下竄動的擋輪裝置。

3、傳動部分除設置主傳動外，還設置了為保證在主傳動電源中斷時仍能使設備慢速轉動、防止設備變形的輔助傳動裝置。窯頭采用殼罩式密封，窯尾裝有軸向接觸式密封裝置，保證了密封的可靠性。

安 裝注意事項：

檢查：

在膠帶安 裝前檢查皮帶機是否和圖紙和地質圖形參數一致。

電氣部分：

安 裝電纜管道

安 裝限位開關、保護裝置、電控柜等

安 裝點燈

鋪設電纜

連接電線

噴漆：

清洗油漆損壞的部分并按照技術規范要求進行補噴油漆。

潤滑油：

按潤滑油操作手冊規定的程序將添油脂或潤滑油加到如下設備：減速機、聯軸器、軸承座、電機軸承等。

設備技術參數表
