ldz200錨桿拉力計如何使用  ldz200錨桿拉力計設備維護

ldz200錨桿拉力計是測定錨桿錨固力的一種檢測工具，它對錨噴支護工程以及各種錨桿的研究、工程質量檢驗具有重大作用。

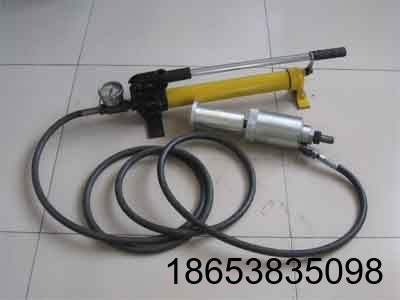

 ldz200錨桿拉力計由手動油泵、高壓油管、油缸、拉桿組成，具有體積小、重量輕、攜帶方便、操作簡單、安 全等特點，廣泛應用于煤炭、國防、隧道及交通運輸等各種施工現場。手動雙速油泵還可單獨作為輸送小流量高壓油的動力源。油缸還可作千斤頂使用

 ldz200錨桿拉力計手動雙速油泵：主要由泵體、壓力表、卸荷手柄、儲油器、腳踏支架、加油孔、壓桿等組成。泵體內設有進、排油閥、卸荷閥等。

  手動雙速油泵的特點是有雙柱塞組成。當油泵工作時，雙柱塞同時作功，快速輸油。當壓力達到設定壓力時，大柱塞吸入的油通過順序閥返回儲油器，小柱塞繼續輸油至額定壓力。這樣既提高了效率，又減小了工作阻力。

 ldz200錨桿拉力計油缸：采用空心柱塞缸形式，主要由缸體和柱塞兩部分組成，所有密封均采用“o”型密封圈密封。

ldz200錨桿拉力計技術指標：

額定拉力：20t（60mpa） 330kn/ mpa

活塞行程：50mm

活塞面積：35㎝2

重 量：17㎏

ldz200錨桿拉力計檢查油量

逆時針方向打開手壓泵的卸荷閥，使油缸中的液壓油回到油泵的油筒中。擰開油泵后端的加油孔蓋，檢查油量。如果油不滿，應及時補充。（應加入l-hm32#抗磨液壓油）

排氣

ldz200錨桿拉力計液壓系統剛剛連接好的時候，油管、油筒中常混有空氣，為了使系統正常工作這些空氣必須排掉。排氣的方法：把油泵放在比油缸稍高的地方，搖動油泵，使油缸活塞伸出，再打開放泄閥，使活塞縮回，連續幾次即可。

注意：排氣時不能加壓。

ldz200錨桿拉力計工作過程

首先擰下油缸和油泵上的防塵帽，用高壓膠管把油缸和油泵連接起來再把壓力表裝上。

接著進行油量檢查和排氣。

然后把錨桿測力接頭（拉桿）擰到錨桿末端，套上墊套，再套上油缸，使活塞端向外，然后擰緊螺母順時針擰緊放泄閥。

  上下搖動油泵上的手柄，觀察油泵壓力表的示數以達到所要求的數值。注意：油泵必須擺成水平位置工作；搖動油泵時用力要均勻，不要用力過猛。

測完畢，逆時針方向擰動放泄閥，使壓力表讀數降到零，再把各部件從錨桿上卸下。
