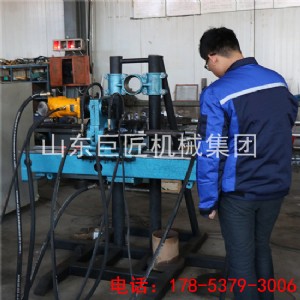

一、ky-6075鋼索取心探礦鉆機型號說明

k：坑道；y：液壓操縱機械傳動；60mm-75mm：鉆進巖石孔徑。

二、ky-6075鋼索取心探礦鉆機工作條件

   全液壓鋼索取心探礦鉆機適用于頂板完整無破碎，無流沙，無支護的硐室內使用。

1、水平順向鉆進：硐室要求 高2000mm*寬2000mm；

2、水平橫向鉆進：硐室要求 高2000mm*寬4000mm；

3、垂直上下角度鉆進：硐室要求 高4000mm*寬2000mm。                                                                 三、ky-6075鋼索取心探礦鉆機特點

1、體積小、重量輕、安 裝方便，360°全方位鉆進鋼索取心，提巖芯不提鉆桿。

2、三大部分組成：主機、泵站、操作臺。

3、在原有運輸、探礦巷道即可投入生產，對礦山的整體結構起到保護作用。也可用于地表0-90度鉆探。

4、鉆機布置靈活，機械化扭卸鉆桿，減輕工人勞動強度提高工作效率。

5、采用箱式給進架，夾持器加緊，動力頭回轉鉆進，油缸拉送鉆具，省掉笨重的鉆塔。

6、具有聯動性功能，通過操作臺集中控制，簡單安 全，可無極調速。

7、空心軸設計，鉆桿長度不受鉆機給進行程限制。

8、解體性好，搬遷運輸方便。φ49-φ60-φ75鉆頭可同機使用，更換只需15分鐘。

9、油泵、水泵、電源集中操作臺。

10、抽拉式立柱，適合高低不等的巷道。

11、進口油表線，承受壓力高、柔軟，減少高壓油脈沖力，使液壓油表指針更穩定，能及時發現孔內地層、巖石變化。

12、特殊定做油溫冷卻器，高壓油冷卻快，低溫使用，能保護馬達、油泵、橡膠密封件的使用壽命。

四、ky-6075鋼索取心探礦鉆機優點

1、減少提送鉆桿的輔助時間，增加純鉆進時間，鉆孔越深經濟效果越顯著。

2、減輕工人體力勞動。

3、巖心堵塞可立即撈取，提高巖礦心采取率。

4、減少鉆桿螺紋擰卸磨損，延長鉆桿壽命，降低管材消耗。

5、減少鉆頭掃孔磨損、擰卸及與孔壁碰撞機會，延長鉆頭壽命。

6、減少沖洗液抽吸和孔壁壓力失去平衡，從而減少孔內事故。

7、減少提送鉆的機械磨損，增加鉆機使用壽命。

8、減少鉆孔彎曲度，提高鉆孔質量。

9、有利于鉆進復雜地層，避免孔壁坍塌掉塊。

10、可以利用鋼索在鉆桿內放測斜儀，進行測斜。

五、ky-6075鋼索取心探礦鉆機技術參數

鉆進角度：坑道、地表、0-360度。

鉆進深度：鋼鉆桿46mm*600米；

         鋼鉆桿56mm*550米；

         鋼鉆桿71mm*500米 。

主軸轉數：800--1060 轉/分鐘  。

主軸輸出扭矩：184-550n.m（扭力平臺測試）。

額定給進力：60kn（扭力平臺測試）。

給進行程：900mm  。

電機功率：油泵電機55kw；水泵電機11kw。

馬達型號：l6v80 （貴州力源）。

油泵型號：80ycy14-1b   柱塞泵10tcy14-1b。

主機重量：380kg。

主機尺寸：長1600mm*寬300mm*高400mm。

操作臺重量：60kg。

操作臺尺寸：長610mm*寬530mm*高1150mm。

動力車重量：550kg。

動力車尺寸：長1340mm*寬560mm*高1010mm。

六、ky-6075鋼索取心探礦鉆機鉆具參數

1、鉆桿46mm，巖心管48mm，鉆頭49mm，擴孔器49.5mm，取出巖心29mm。

2、鉆桿56mm，巖心管58mm，鉆頭60mm，擴孔器60.5mm，取出巖心41.5mm。

3、鉆桿71mm，巖心管73mm，鉆頭75mm，擴孔器75.5mm，取出巖心49.5mm。

   山東巨匠機械集團有限公司承諾免費派技術人員到現場（國內）安 裝、調試培訓。質保期半年，半年內非人為損壞，免費更換配件。

山東巨匠機械集團專業供應金屬礦山全液壓探礦鉆機，主要型號有ky-150、ky-150a、ky-200、ky-250、ky-300、ky-6075。
