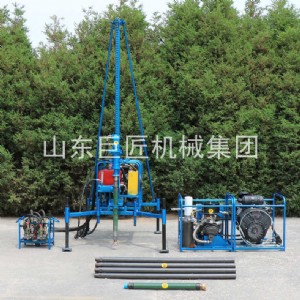

一、sdz-30s山地鉆機簡介

sdz-30s山地鉆機是山東巨匠機械集團結合自身多年物探地震鉆機經驗，并整合國外優秀山地鉆機，將巨匠集團sdz-30型分體式山地鉆機重新優化設計而新推一款高性價的升級款山地鉆機。sdz-30s輕便山地鉆機可滿足空氣震擊鉆孔等工藝施工要求，以適應不同地質環境的鉆孔作業。巨匠集團sdz-30s山地物探鉆機現已廣泛適用于山地、叢林、丘陵、戈壁、黃土塬、季節性農田等復雜無水地帶進行石油天然氣地震勘探、礦場勘察、地質結構調查等鉆孔工程施工作業。

二、sdz-30s山地鉆機特點

1、 采用輕量模塊化設計，拆裝快速，便于搬運。

2、 鉆機底座和鉆架加強、加固，更加抗震，使用更長久。

3、 底座前端設計有兩組絲杠支撐，提鉆時鉆機更穩定。

4、 采用全新優化的液壓系統，效率更高、操控更好。

5、 液壓油箱采用鈑金工藝制作成形，減少焊縫，經久使用不漏油。

6、 加長液壓泵站和操作臺之間的油管，可實現3米外操作。

7、 采用螺桿式空壓機，相比活塞機具備能耗低、噪音低、出氣品質高、排氣壓力穩定無脈動、運行故障率低等顯著優點。

三、sdz-30s山地鉆機技術參數sdz-30s山地鉆機

鉆機能力鉆孔方式 空氣震擊鉆孔鉆孔直徑mm76鉆孔深度m30鉆桿mmφ60*1500給進行程mm1850

液壓泵站汽油機功率hp35額定壓力mpa20額定流量l/min60動力頭輸出扭矩n.m1000輸出轉速r/min0～140

加壓提升系統額定加壓力kn7.5額定提升力kn15提升速度m/s0.77

螺桿空壓機汽油機功率hp35排氣量m3/min35排氣壓力mpa0.8四、sdz-30s山地鉆機配置清單序號名稱單位數量備注1底座總成套1包含底盤、支腿、絲杠支撐。2鉆架總成套1包含斜拉桿、桅桿、鏈輪、鏈條、提升馬達、回轉馬達、進氣座。3泵站動力包套1包含框架、發動機、皮帶輪、皮帶。4泵站總成套1包含框架、液壓油泵、液壓油箱、液壓油管、散熱器。5液壓油管套1包含液壓油管、連接頭。6操作臺套1包含框架、平衡閥、控制閥、操作手柄、節流閥。7空壓機動力包套1包含框架、發動機、皮帶輪、皮帶。8螺桿空壓機套1包含框架、空壓機、散熱器。9氣帶盤1用于連接空壓機和鉆機。10φ60鉆桿米301.5米/根11φ70沖擊器支1φ7012φ76沖擊鉆頭個1φ76
