固定式硬密封球閥的詳細說明：

   固定式硬密封球閥有二塊式體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有ptfe軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

球閥型號：q347y-600lb球閥口徑：dn350

球閥公稱壓力：10.0mpa

球閥連接方式：法蘭連接

球閥操作方式： 手動

球閥主要功能：起開關作用

球閥使用介質：水 油品 蒸汽

球閥材質：wcb碳鋼

球閥使用標準:美標

注：型號代表意義

q代表球閥; 3代表渦輪 ;4代表法蘭連接 7代表固定式 y代表stl

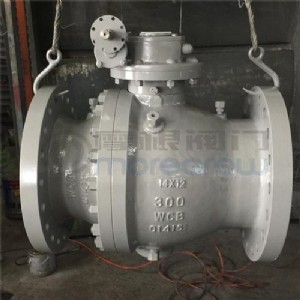

浙江摩根閥門有限公司現場電動硬密封球閥圖片

電動硬密封球閥浙江摩根閥門有限公司制造，型號q347y-600lb 14" 閥體采用wcb碳鋼,內件材質：球體f304不銹鋼+stl司太立20#,閥座：f304不銹鋼+stl司太立16#，蝸輪采用出口蝸輪

摩根q347y固定式硬密封球閥，是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安 全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定球閥 的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。太陽能發電系統先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安 裝沒有流向限制，是雙向。此閥一般水平安 裝。

電動固定球閥適用介質：水、氣、油品、天然氣和酸 堿 腐蝕性介質。

適用溫度：-196～425℃，

驅動方式：手動、蝸輪、氣動、電動、液動等。

電動固定球閥產品特點：

1、操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。

2、密封性能：硬密封球閥體表面采用先進的噴涂技術，通過對各種不同工況條件的處理，最高硬度可達hrc78。閥座密封面的處理，最高硬度可達hrc72。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。金屬密封球閥有浮動球和固定球兩種結構金屬閥座環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。

3、防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合apl6fa和apl607標準要求。

4、自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預]力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復

5、排泄管路：閥體上下均設置排泄孑l，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。

q347y固定式硬密封球閥廣泛適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。還可給這一裝置注射相應的清洗劑 或潤滑劑 對密封面進行清洗。

固定球閥產品的采購須知：

1、固定球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。

2、固定球閥產品名稱與固定球閥的型號；

3、固定球閥的操作方式（有手動渦輪傳動氣動電動等）；

4、固定球閥的密封面材質和硬度；

5、固定球閥的閥體材質；

6、固定球閥的壓力；

7、固定球閥的使用介質；

8、固定球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。

9、固定球閥產品包裝人性化亦可按您的要求辦理。

二、若已經由設計單位選定摩根的固定球閥型號，請按固定球閥直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。

感謝您訪問我們的網站【 浙江摩根閥門有限公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
