設備簡介：

超聲波金屬滾焊機別稱超聲波銅片滾焊機，超聲波鋁片滾焊機，超聲波銅管滾焊機，超聲波鋁管滾焊機，超聲波太陽能集熱板滾焊機，超聲波太陽能翅片金屬滾焊機，超聲波太陽能吸熱板板芯滾焊機，整板太陽能集熱板滾焊機，平板太陽能集熱器焊接機等。

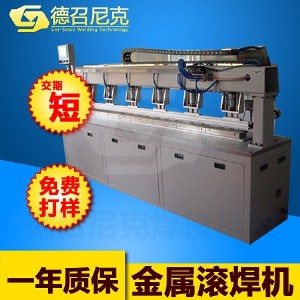

超聲波金屬滾焊設備是將超聲波滾焊系統安 裝在設備龍門架上，滾焊系統在龍門架上做x軸方向運動，龍門架下面的工作臺做y軸方向運動，完成幅寬為1-2.5米的產品焊接。

超聲波金屬滾焊機是利用超聲波金屬滾焊技術對金屬片、金屬箔與金屬管進行焊接加工，應用于太陽能集熱器、太陽 能集熱板、太陽能電池板、非晶硅太陽能電池板、銅片與銅片焊接、銅片與銅管焊接、銅箔與銅管焊接、鋁板與銅管焊接、鋁塑復合管、電熱器具的發熱管銅鋁焊 接、鋁波紋板加工、太陽能平板翅片、電熱器具、太陽能熱水器、銅與鋁板拼接等。

設備詳情：

型號： gs-g20pb-3000

焊接工藝：超聲波滾動焊接

銅管、鋁管、銅片、鋁片之間焊接

設備基本參數：

- 外形尺寸：3000*750*1610

- 超聲波頻率及功率：20khz、2000w

- 工作氣壓為：0.4kgf/cm~o.6kgf/cm

- 工作電壓：220v 50hz

設備優點：

全伺服控制系統，精確定位

焊接系統有高端及標準配置，可供選擇

設備有全自動及手段，可供選擇

整個焊接過程只需上料、觸摸屏操作即可完成焊接，操作簡單快捷

整體機架穩固、壽命長

可同時焊接銅片或鋁片

伺服控制系統，焊接方向可通過觸摸屏很方便地設定

超聲波金屬滾焊機理想的焊接不同厚度的相似或不同導電合金及非鐵金屬的生產設備

超聲波金屬滾焊機焊接的變化能夠被精密地監控和控制，焊接一致性

模塊化設計，安 裝簡易，維護方便，焊接高度調節機構操作方便，精確度可達0.02mm

超聲波發生器電路采用世界先進的pll鎖相環頻率自動跟蹤技術

焊接功率連續可調，能在同一臺設備上實現焊銅和鋁

設備工具頭（焊頭）采用優質合金鋼制造，壽命和制造精度媲美歐美同類產品

超聲波金屬滾焊機幾乎所有加工面都進行磨削加工及電鍍工藝，加工精度高，機架結構穩固

超聲波滾焊機整機構造：

超聲波發生器+連續滾動焊接的工具頭（焊頭）

專用銅鋁管裝夾模具，該夾具可適應不同大小的銅管或鋁管；銅片或鋁片壓緊裝置；工具頭（焊頭）下降的氣動裝置；伺服精確控制系統（控制電機橫向+焊頭自轉運動）；通過超聲波系統發射高頻振動，通過氣缸施加一定的壓力，將超聲傳遞到被焊接的兩個物體上以達到很好的焊接效果。

設備應用示例：

超聲波金屬滾焊技術對金屬片、金屬箔與金屬管進行焊接加工，應用于太陽能集熱器、太陽能集熱板、太陽能電池板、非晶硅太陽能電池板、銅板與銅管焊接、銅箔與銅管焊接、銅片與銅管焊接、鋁塑復合管、電熱器具的發熱管銅鋁焊接、太陽能平板翅片、電熱器具、太陽能熱水器、銅與鋁板拼接等。
