一．概述

1.1.電力系統中的直流系統接地故障是一種易發生且對電力系統危害性較大的故障。無論是正極接地或者負極接地，在兩點接地的情況下，都可能造成保護誤動或者保護拒動，危害一次系統正常運行。

1.2.由于直流系統的復雜性和動態性，直流接地故障往往難以定位。同時由于微機保護和綜合自動化系統的廣泛應用，又對直流系統接地監測裝置的準確性和安 全性提出了更高的要求。

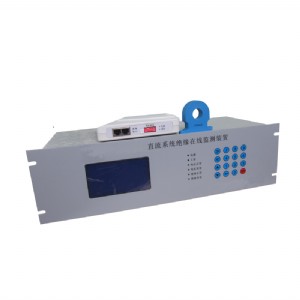

1.3.pen-jyc直流系統絕緣在線監測裝置平衡了監測的準確性和運行的安 全性兩方面的要求，可實現各類接地故障、絕緣下降、環網狀態、交流串電、直流互串等故障的檢測。

1.4.該裝置結合了主動式中的乒乓原理及被動監測原理，以多16位cpu并行運算為基礎，通過創新的分布式系統構架dadc和先進的全系統分析synsystem算法，重新定義了直流系統接地故障監測水平的標準。

二．系統介紹

2.1.功能特點

★ 實時監控系統交直流電壓并告警

★實時監控系統絕緣并告警

★實時接地回路檢測

★系統環路檢測診斷

★回路絕緣分級預警

★接地歷史記錄分析

★電壓平衡功能

2.2交直流電壓監控

主機實時監控系統母線對地電壓，包括系統電壓，正對地電壓，負對地電壓及交流串電電壓并實時顯示。

當直流系統發生故障，系統電壓偏高或者偏低超過預設整定值時，或交流電壓超過預設整定值時主機液晶屏顯示告警信息，電壓越限指示燈和蜂鳴器同時告警。

告警信息還可通過yx開關量和rs485接口上傳到綜合自動化系統或調度自動化系統上位機。

2.3絕緣監控

主機實時監控系統母線對地阻抗，包括正對地電阻，負對地電阻并實時顯示。

當直流系統發生故障，正負對地電壓不再平衡并超過預設整定值時，主機液晶屏顯示告警信息，系統接地指示燈和蜂鳴器同時告警。

告警信息還可通過yx開關量和rs485接口上傳到綜合自動化系統或調度自動化系統上位機。

2.4接地檢測

主機實時接收子機上傳的各回路特征狀態信息，并通過模式匹配技術進行智能分析，區分出不同的接地狀態，排除系統充電脈沖干擾，起伏電平干擾以及環路帶來的影響，最終準確判斷接地回路，并計算接地阻抗。

接地阻抗數值在液晶屏顯示，并可通過rs485接口上傳到綜合自動化系統或調度自動化系統上位機。

2.5環路診斷

電力直流環路是普遍存在的，并給接地故障點的定位帶來極大的干擾。主機通過將每條回路的特征狀態信息和系統內置的特征規則進行人工智能模式匹配，首次引入環路指數的概念，對系統存在的故障環路、非正常環路、系統雙電源互為備用的環路、帶環路的回路、以及環路接地回路，提供完善的環路狀態信息，并顯示于液晶屏上。能有效幫助運維人員準確了解直流系統當前的狀態，迅速地排除故障。

2.6絕緣預警

由于主機的檢測精度極高，可以達到500k以上，因此可通過檢測未接地回路的對地阻抗判斷其長期變化的趨勢，提供回路接地的預警信息。

絕緣降低預警和環路匹配監測為系統的診斷提供了有效手段。

2.7歷史記錄

系統交流串電及接地記錄將自動保存在eeprom中以供查閱。該記錄包括了串電或接地的日期時間，接地阻抗，串電電壓，接地回路等信息并可掉電后保存。

接地記錄數保存1000條。

交流串電標示以“00—0”表示，串電電壓單為伏。

2.8電壓平衡

當直流系統正負母線對地電壓的比值超出保護誤動風險因數1.222時，裝置內部通過對地電壓偏差補償橋使直流系統對地電壓恢復到平衡狀態，即正極對地電壓與負極對地電壓之比大于0.869，或負極對地電壓與正極對地電壓之比小于1.150。

三．主要指標

3.1可監測對地絕緣阻抗值范圍：

接地阻抗： 0 － 50k

絕緣降低： 51－500k

3.2可監測電壓范圍：

正對地電壓： 0 － 300v

負對地電壓： 0 － 300v

系統總電壓： 0 － 300v

交流串電電壓： 0 － 300v

3.3抗直流系統分布電容干擾：

大于10000uf

3.4適用直流系統電壓等級：

220v，110v，48v，24v或用戶提出其它電壓等級

3.5可監測直流回路數：

500路

3.6主機接入直流系統對地阻抗值：

大于 1000 k

3.7電壓監測誤差：

小于 0.5％

3.8對地絕緣告警：

帶yx輸出接點

3.9系統電壓低越限告警：

198v（帶yx輸出接點）

3.10系統電壓高越限告警：

242v（帶yx輸出接點）

3.11標準rs232/rs485/rs422接口

與綜合自動化系統、調度自動化系統接口。

3.12工作環境溫度：-30℃—+50℃。

3.13相對濕度： ≤96％

3.14直流電壓允許紋波電壓系數：2％
