hw80蛙式打夯機用于帶狀溝槽、基坑、地基的夯實，以及混凝土泥土、灰土回填的夯實和室內外場地平整等作業

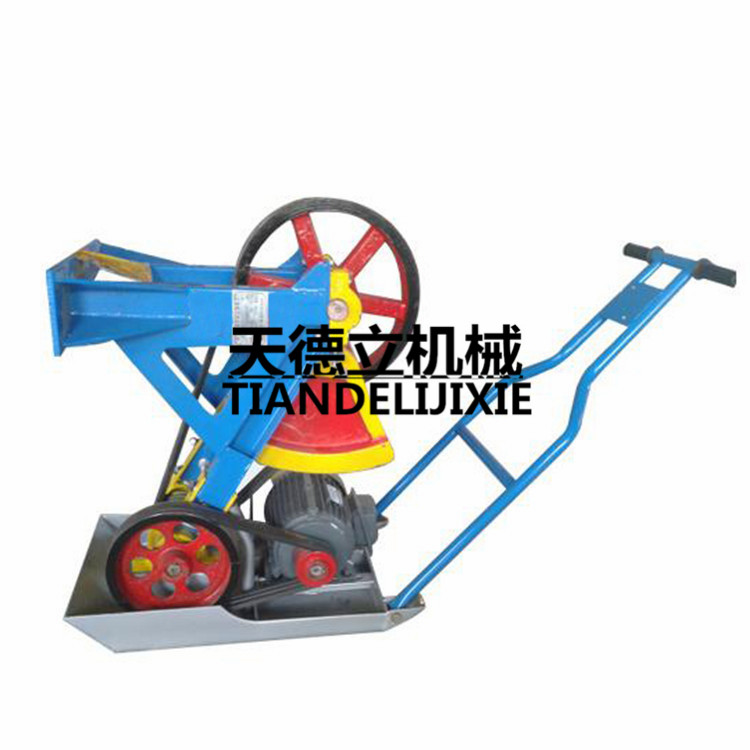

本機主要是由夯頭架、傳動裝置、前軸裝置、拖盤、操縱手柄、電器設備和潤滑系統等組成，夯機的啟動開關安 裝在操縱手柄上，操縱手柄與拖盤鉸接，可以靈活擺動，因此在工作中僅需掌握手柄即可控制打夯機的前進或轉向。hw60蛙式打夯機利用沖擊和沖擊振動作用分層夯實回填土的壓實機械。分火力夯、蛙式夯和快速沖擊夯等。hw80蛙式打夯機夯土機夯實粘性土壤的效果較佳，但其夯錘面積有限，不宜用于大面積土方的夯實作業。對于砂土、礫石則需另選用振動搗固機予以搗實。

型號 hw-40型 hw-60型 hw-80型

夯頭沖擊力 250kg 300kg 350kg

夯擊次數 120-140次/分 125次/分 125次/分

夯頭跳動高度   120-170mm 200-230mm 200-230mm

前進速度 8-13m/min 11m/min 11m/min

夯板尺寸 80*550 120*550 61*45cm

功率 1.5-2.2kw 3kw 3kw

重量 50kg 85kg 95kg

配用三角帶機 b930 b1800 b930 b1800 a1800 a1000

結構特點 :

   hw型蛙式夯實機是我廠研制開發的一種新型夯實機，它具有體積小、重量輕、夯機能量大的特點。

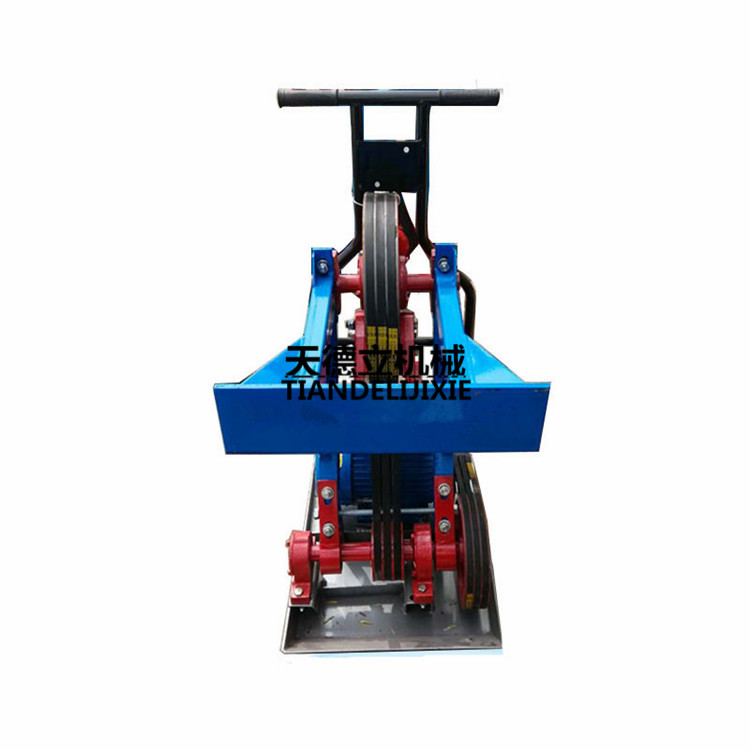

   hw型蛙式夯實機主要由偏心輪、夯架、中間傳動機構、底盤、電動機、扶手等組成 。

  （1）偏心輪：主要由偏心塊、偏心輪軸和軸卡等組成。由軸卡通過螺栓，將夯板架和機架連接。當偏心輪轉動后由偏心塊產生的離心力，使偏心輪及夯架提起。然后再落下，使夯板實現對圖層的夯實作用。同時也完成夯機底盤前移。軸卡在夯機架上可移動，達到調節三角帶松緊，保證夯機可靠的夯實效果。

  （2）機架：主要由夯板架、夯臂、軸承套，止退螺栓等組成。機架上與偏心連接，下與底盤上的軸承套通過連接條連接。

  （3）中間傳動：主要由大小兩個皮帶輪，軸承和軸蓋組成，固定在底中部。它將電動機的動力傳遞至夯實機的工作部分。

  （4）底盤：底盤為移動式托盤。在盤內有電動機，中間傳動夯臂架的軸承座和底座等。

  （5）扶手把：扶手把設有開關、連接臂、把桿等，它與底盤通過銷軸銷連接，用于操縱整機工作。
