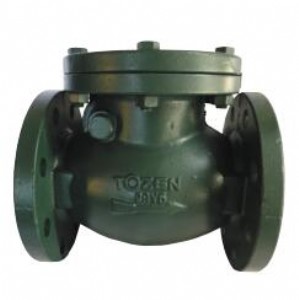

tozen滔辰ccv-b旋啟式止回閥介紹：cast iron swing check valve

鑄鐵旋啟式止回閥

specification 規格

bronze / resilient seat

bs 5153 ・ flanged to bs 4504 pn16

青銅/彈性閥座

bs 5153 ・ 法蘭規格符合bs 4504 pn16

pressure / temperature ratings 壓力/溫度等級

working pressure 工作壓力

16 bar

testing pressure 測試壓力

shell（閥體） : 24 bar

seat（閥座） : 17.6 bar

working temperature 工作溫度

-10˚c to 120˚c (bronze/epdm)

-10˚c to 80˚c (nbr)

suitable media 介質

water, oil & gas 水/油/氣體

materials 材質表

part 部件

material 材質

bs 英標

body 閥體

cast iron 灰鑄鐵

en-gjl-250

disc 閥板

cast iron 灰鑄鐵

en-gjl-250

seat ring 閥座密封圈

gunmetal 黃銅/青銅

1400 lg2

disc ring 閥板密封圈

gunmetal 黃銅/青銅

epdm 乙丙橡膠

1400 lg2

dimensions 口徑尺寸

size

[mm]

l

[mm]

h

[mm]

weight

[kg]

502001211265240135188026014521100300162371253501825615040021272200500265123250600305201300700343291350787450419400914520542450914550656500101659083260012196801260

note:

1. bs 5153 is equivalent to en 12334.

2. bs 4504 pn16 is equivalent to en 1092-2.

3. jis b2239 10k,astm class125,and other fange standards available upon request.

4. if used for gas application, please consult our sales ofce.

5. design【敏感詞】specifcations are subject to change without prior notice.

備注 :

1. bs 5153等同于en 12334。

2. bs 4504 pn16等同于en 1092-2。

3. 可提供jis b2239 10k，astm class125及其他法蘭連接標準的產品。

4. 如應用于氣體，請聯系我司確認。

5. 設計和規格如有修改，恕不另行事先通知。
