一、設備特點

1.可埋入地表以下

2.無污泥產生

3.對周圍環境無影響

4.全自動控制、不需要人員管理

5.操作簡單、維修方便

6.工藝新、效果好

7.使用壽命長

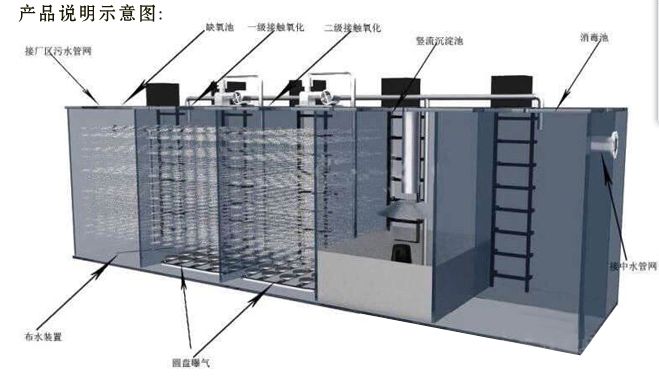

二、設備工藝流程、結構圖

1.調節池(不在設備內) 2.潛污泵(二臺一備一用) 3.初沉池 4.三級接觸氧化池 5.二沉池(二只并聯運行) 6.消毒池 7.消毒裝置 8.污泥池 9.風機房 10.風機(二臺交替運行)

四、設備工藝說明

設備的設計主要是對生活污水和與之類似的工業有機污水處理，其主要處理手段是采用目前較為成熟的生化處理技術——生物接觸氧化法，水質參數按一般生活污水水質設計計算，按bod5平均200mg/l，出水bod5按20mg/l設計。共有六部分組成： 1.初沉池 2.接觸氧化池 3.二沉池 4.消毒池、消毒裝置 5.污泥池 6.風機房、風機。現分別論述如下：

1.初沉池：該設備初沉池為堅流式沉淀池，污水在沉淀池的上升流速為0.6-0.7毫米/秒，沉淀下來的污泥用空氣提至污泥池。(注：jrw-a0.5-5m3/h不設初沉池)

初沉池可除去廢水中的可沉物和漂浮物。廢水經初沉后，約可去除可沉物、油脂和漂浮物的50％、bod的20％，按去除單位質量bod或固體物計算，初沉池是經濟上***為節省的凈化步驟，對于生活污水和懸浮物較高的工業污水均易采用初沉池預處理。初沉池的主要作用如下。

(1)去除可沉物和漂浮物，減輕后續處理設施的負荷。

(2)使細小的固體絮凝成較大的顆粒，強化了固液分離效果。

(3)對膠體物質具有一定的吸附去除作用。

(4)一定程度上，初沉池可起到調節池的作用，對水質起到一定程度的均質效果。減緩水質變化對后續生化系統的沖擊。

有些廢水處理工藝系統將部分二沉池污泥回流至初沉池，發揮二沉池污泥的生物絮凝作用，可吸附更多的溶解性和膠體態有機物，提高初沉池的去除效率。

另外，還可在初沉池前投加含鐵混凝劑 ，強化除磷效果。含鐵的初沉池污泥進入污泥消化系統后，還可提高產甲 烷細菌的活性，降低沼氣中硫化的含量，從而既可增加沼氣產量，又可節省沼氣脫硫成本。

影響初沉池運行的主要因素

(1) 表面負荷 表面負荷增加，可影響懸浮物的有效沉降，使懸浮物的去除率下降，水力負荷率一般取0.6~1.2m3/(m2?h)為宜。

(2) 廢水性質 ：

新鮮程度 新鮮的污水沉淀后去除率較高，廢水新鮮程度又取決于污水管道的長短、泵站級數等，此外缺氧的高濃度工業廢水易于腐敗變質。 固體物顆粒大小、形狀和密度 廢水中的固體物粒大、形狀規則、相對密度大時沉降較快。 溫度 廢水溫度降低、水中懸浮物黏滯度增加，例如懸浮物在27℃時比10℃時沉降快50％。然而水溫高也會加速污水的腐敗、厭氧發酵，出液的密度差減少，不利于顆粒物下沉，從而降低懸浮物的沉降性能。故應綜合這兩個因素 并結合污水網管系統具體狀況一起分析。

(3) 操作因素

前道工序如格柵井或沉砂池的運行 狀況可直接影響初沉池的運行。若前道工序運行不好會加重初沉池的負荷，并降低去除效果。

在二沉池污泥和污泥消化池的消化污泥進入初沉池的處理系統中，應特別注意使污泥均勻、穩定地進入。切忌間隙、沖擊式投加，否則會使初沉池超負荷運行，腐化污泥數量亦大大增加，影響到固體的去除，并對環境產生不良影響。

2.接觸氧化池：初沉后的水自流至接觸池進行生化處理，接觸池分為三級，總停留時間為4小時以上，加強型設備接觸氧化時間可達6小時，填料為新穎梯形填料，易結膜，不堵塞，填料比表面積為160m2/m3，接觸池氣水比在12:1左右。(注：jrw-a0.5-5m3/h接觸池為二級)

3.二沉池：生化后的污水流到二沉池，二沉池為二只豎流式沉淀池并聯運行，上升流速為0.3-0.4毫米/秒，排泥采用空氣提至污泥池。(注jrw-a0.5-5m3/h污泥自流到污泥池中)

4.消毒池與消毒裝置：消毒池按規范：“tj14-74”標準為30分鐘，采用固體氯 片接觸溶解的消毒方式，消毒池與消毒裝置能根據出水量的大小不斷改變加藥量，達到多出水多加藥，少出水少加藥的目的，需要其它裝置可另行配制。(注：如用于工業污水，消毒池與消毒裝置可以不要)

5.污泥池：初沉池、二沉池的所有污泥均用空氣提至污泥池內進行好氧消化，污泥池的上清液加流至接觸氧化池內進行再處理，消化后剩余污泥很少，一般1-2年清理一次，清理方法可用吸糞車從污泥池的檢查孔伸入污泥池底部進行抽吸后外運即可。(jrw-a0.5-5m3/h污泥采用厭氧消化)

6.風機房、風機：設備的風機房設在消毒池的上方，風機房進口采用雙層隔音，進風口有消聲器、風機過濾器，因此運行時無噪聲。風機采用二臺l型羅茨鼓風機，能自動交替運行，單臺風機運行壽命為30000小時左右。

說明：1.當進水bod5≤200mg/1小時，則出水bod5≤30mg/l 2.本廠有關技術參數修正，不另行通知用戶 3.30t/h以上資料另行提供。

五、產品展示：
