使用說明機動絞磨機又稱絞磨機，電纜牽引機。按照動力分為：柴油機動絞磨，汽油機動絞磨，電動絞磨機。主要用途：電纜放線牽引，導線放線牽引緊線施工。山區拉電桿施工，鐵塔組裝牽引施工。木材廠拉木頭牽引施工。卷揚機和機動絞磨的區別：機動絞磨機牽引力大，減速變速箱復雜，牽引力更大，傳動方式分為

皮帶傳動和軸傳動兩種。鋼絲繩纏繞方法為過線纏繞，卷揚機一般都是電動機帶動，減速簡單，牽引力小，鋼絲繩盤纏。按照噸位分為：3噸絞磨機，5噸汽油絞磨機，8噸柴油絞磨機，5噸柴油絞磨機，3噸柴油絞磨機。3噸電動絞磨機，5噸電動絞磨機，電動絞磨機聲音小，沒有噪音。汽油機手拉啟動，施工簡單，方便，省力。機動絞磨機維修方便，易損件，離合器片，我廠機動絞磨機出廠保修一年，主機包一年。柴油機

汽油機動力保修三個月。廣泛用于電力、郵電線路施工中組立桿塔、機動放線、緊線，亦可在建筑、碼頭等場所吊裝及牽引重物，適用于野外無電場所，使用靈便。經實驗和現場實證明，具有結構合理、體積小、重量輕、功利大、操作靈活、搬運方便等優點，深受廣大電力、電信作業者的歡迎。

產品名稱：機動絞磨

用途：機動絞磨

經實驗和現場實際作用證明，具有結合理、體積小、重量輕、功力大、操作靈活、搬運方便等優點，深受廣大電力作業者的歡迎。

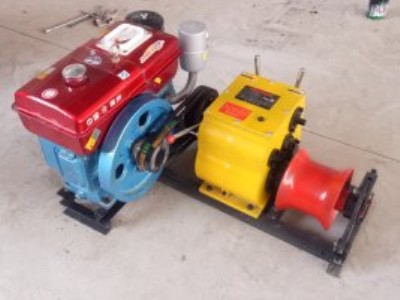

柴油絞磨機簡介：

柴油機機動絞磨簡稱為“柴油機動絞磨”或者“柴油機絞磨”,主要用于輸變電工程（包括地下電力電纜工程）,電信,通信工程施工時組立桿塔,牽引電纜,收緊導線,吊裝重物及工具,特別適合城市內小批量作業,具有結構合理,體積小,重量輕,功利大,操作靈活,搬運方便等優點,深受廣大電力,電信作業者的歡迎。

一,結構和原理

柴油絞磨機結構與工作原理

1,柴油絞磨機動力：

3t柴油絞磨機功率：4馬力轉速：2600轉/分

5t柴油絞磨機功率：8馬力轉速：2600轉/分

2,柴油絞磨機傳動方式及變速動力與變速齒輪箱jt-3t a型三角皮帶二根,jt-5t型二根b型三角皮帶傳動,并裝有傳動離合器。輸入齒輪箱逆時針速度為1100轉/分。經變速齒輪箱變速,分別輸出下列轉速：

正轉13轉/分23轉/分

反轉12轉/分

20轉/分

二,操作方法：

1,柴油絞磨機開機前,必須先打開絞磨機傳動離合器,并把前后變擋桿撥至空擋位置,然后才能開機。

2,撥動離合器時,動作應快捷,否則聯鎖剎車不起作用,形成增加自動剎車棘爪之沖擊力。在開機時不宜過于用力,至皮帶輪能帶動輸入軸轉動不致走滑即可。

3,變檔時必須打開傳動離合器,否則,會損壞齒輪,變檔后應檢查變檔是否牢合,以防發生跳擋現象。

4,變擋過程中,若出現入擋困難現象時,不能強行入擋,可使用手搖裝置幫助如擋具體做法：用扳手撥動手搖裝置,使其旋轉一角度,即可入擋。

5,裝設鋼絲繩方法：

（1） 將卷筒離合器打開,把鋼絲繩頭穿繞在卷筒上收緊,在合上離合器即可。

（2） 將卷筒外側一端軸承支撐活動座拆開,把鋼絲繩繞進卷筒上收緊。

（3） 鋼絲繩繞法：由下向上穿,即進繩在下,面對卷筒,逆時針繞,進繩靠原動機端,繞5-6卷,（st-5t型繞8卷）,若繞反則剎車不起作用。
