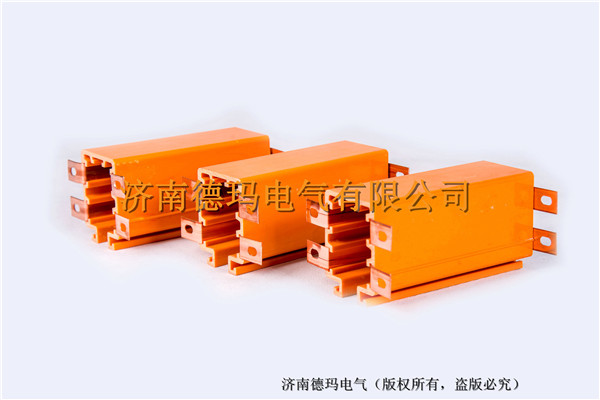

濟南德瑪電氣有限公司dmhp系列管式多極安  全滑導線

（一）產品概述：

dmhp型管式多極安  全滑導線采用高分子聚氯  乙烯外殼，內嵌多條輸電銅導體作為輸電母線，配置移動靈活的多極電刷集電器，其結構簡單緊湊、安  全可靠、安  裝維修方便。

由銅代替鋼作為輸電導體，可節約電能15％～20％，且大大節省材料和安  裝費用。

    現泛應用于廠礦、庫房、車站、港口碼頭的起重機械，如電動葫蘆、梁式和橋式起重機、電梯、自動化生產線和其它移動的用電設備.

（二）產品型號、技術參數：

序

號型號

規格導體

截面積mm2額定

電流直流電阻

ω/km額定電流阻抗

ω/km1dmhp（j）—3—10/5010501.81.912dmhp（j）—3—140/4001404000.1280.143dmhp（j）—4—10/5010501.81.914dmhp（j）—4—16/8016801.1571.165dmhp（j）—4—25/120251200.710.7256dmhp（j）—4—35/140351400.510.5267dmhp（j）—4—50/170501700.360.3858dmhp（j）—4—70/210702100.260.2879dmhp（j）—4—95/270952700.210.22510dmhp（j）—4—120/3201203200.160.17411dmhp（j）—4—150/3601503600.110.12812dmhp（j）—6—10/5010501.81.91

（三）滑觸線技術性能和安  全指標：序號類別dmhpfdmhpj1極地對地絕緣電阻>10mω2絕緣介電強度工頻交流3000v

1min無擊穿閃爍現象3外殼防護等級ip13   ip23  ip554電流熱穩定性20倍i額定1s5耐化學腐蝕穩定性耐酸  、耐堿  、耐鹽  霧腐蝕6環境指標1. 高溫試驗：dmhpj型≤+85℃

dmhpf型≤55℃

2. 耐低溫試驗：≥-35℃

3. 耐濕熱試驗：相對濕度≤95％（+40℃）

4. 大氣壓力：86~106kpa7阻燃性自熄8

輸電導軌參數1.符合gb3048(電線電纜導體)標準要求

2.電阻率≤0.017ω/mm2/(+40℃)9導電器牽引力:f<80n,運動速度:v<200m/min10電刷系數1.電阻系數：0.1~0.35；摩擦系數0.2

2.接觸壓降：0.3~0.1v，運行2000km，磨損量<0.7mm

3.電刷有效磨損：4~6mm；有效工作   壓力1.8~2.3n/cm211電流的熱致力穩定50倍i額定0.112滑觸線彎曲半徑1.2m13電介質強度180kv/㎝14表面電阻率>1011ω15體積電阻率>1015ω/㎝16護套軟化溫度85℃17不需膨脹部件長度120m18吊掛間距1.2m19相比漏電起痕指數ct1≥600v20接頭間隙≤0.5㎜21振動與沖擊10~2000hz加速度49m/s222污染等級ip23（三級）ip53（四級）23防觸電等級0級1級
