單極鋁質滑觸線,單極滑觸線,單極安  全滑觸線,行車滑觸線

（一）產品概述：

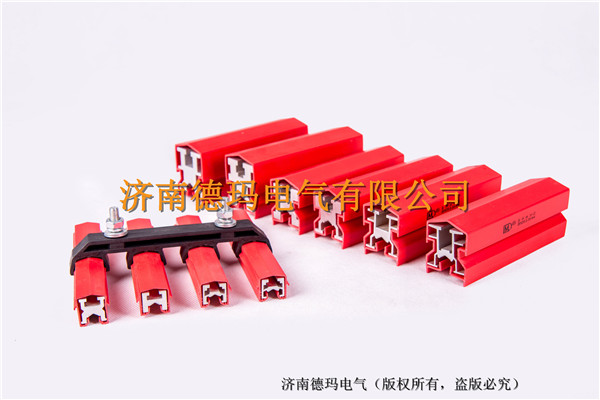

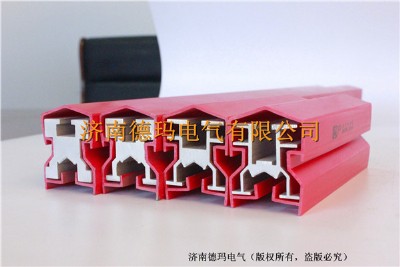

單極鋁質滑觸線是一種新型的向移動機械設備饋電的供電系統，單極滑觸線導體為特殊配方優質鋁合金型材，單極安  全滑觸線外裝護套采用特殊聚氯  乙烯原料，起到防雨、防塵、防雪、防觸電的安  全作用。行車滑觸線結構簡單、安  裝維護方便，被廣泛用于礦山、冶金、機械、碼頭、貨場等移動設備的供電線。

（二）產品特點：

1.安  全可靠，即使用手指接觸也沒有觸電危險，符合ip23標準。

2.節能降耗，采用特殊配方鋁合金型材作為導體；電阻小,可很大程度降低電能的損耗。

3.使用壽命長，導體護套也采用獨特的配方，極大延長了滑觸線系統的使用壽命。

4.集電器可三維空間運動，能滿足供電設備的不間斷供電；采用雙絕緣設計，工作更安  全可靠。

5.新材料、新技術、新工藝保證產品有更高的抗腐蝕性、耐侯性和工作溫度使用范圍，工作性能更加安  全可靠。

6.輕型系列≤500a，重i型系列630a～1250a,重ⅱ型系列＞1250a,同一系列，護套及配件通用。

7.采用組合設計，易于安  裝和日常維護，特別適合于高空作業。

（三）使用環境：

本系列產品廣泛應用于起重機械、礦山、冶金、機械廠、造船廠、剛結構廠、發電廠、各類倉庫等環境溫度低于85℃的場所。

（一）產品型號、技術參數： 額定電流a2003204005006308001000125016002000導體截面mm21101602102603204106107609601200額定

電壓ac、v500500500500500500500500500500dc、v700700700700700700700700700700直流電阻25℃，ω/m×10-6352183150121635544363023交流電阻25℃，ω/m×10-632024021314811710599969492導桿定尺m4.54.54.54.5666666提掛件間距m1.51.51.51.53.03.03.03.03.03.0每相間距mm46464646808080808080不用膨脹件長度m150150150150200200200200200200彎曲半徑m1.51.5

（二）技術性能與安  全指標：

序號類別性能與指標值 1極間對地絕緣電阻>10mω2絕緣介電強度工頻交流3000v

1min無擊穿閃爍現象3外殼防護等級ip13 ip23 ip554電流熱穩定性20倍i額定1s5耐化學腐蝕穩定性耐酸  、耐堿  、耐鹽  霧腐蝕  6  環境指標高溫試驗：

復合型≤+85℃

普通型≤55℃

耐低溫試驗：≥-35℃

耐濕熱試驗：相對濕度95％+25℃

大氣壓力：86~106kpa7阻燃性自熄8  輸電導軌參數1.符合gb3048(電線電纜導體)

標準要求

2.電阻率≤0.02m㎡/(+20℃)
