絕緣涂覆銅排的制作方法東莞福能銅排廠簡介：

絕緣環氧粉  末可通過熱浸涂、熱噴涂、靜電涂敷的方式覆蓋到銅排的表面達到絕緣的目的。

福能電子環氧樹脂涂層銅排是在工廠的生產條件下，采用紫銅為原料，用靜電噴涂的方法，使用特殊的工藝及設備，將環氧樹脂粉  末涂料均勻地噴涂在紫銅銅排表面上，經固化(或塑化)后，在銅排上形成一層平整、光滑、堅固的保護層，使銅排成為復合制品。

銅排先經表面清潔去除油污和其它粘附的污物，檢查是否仍有毛刺并清除干凈，將無需涂敷的部位用耐熱膠帶遮蔽掉，在需要涂覆的地方進行涂覆才能達到相應的效果。

熱浸涂方法:工件預熱到200-260°c ，將工件浸到已有絕緣粉  末的流化床中1-2秒，厚度300-400mm(時間越長或次數越多，厚度越高)，然后剝去遮蔽物，視工件產品大小和當時溫度決定是否需要后固化，及后固化的溫度和時間。

熱噴涂方法:工件預熱到180-240°c ，把銅排移致噴粉  房中，在將絕緣粉  末噴涂到銅排上并達到規定的厚度，然后剝去遮蔽物，視工件大小和當時溫度決定是否需要后固化。

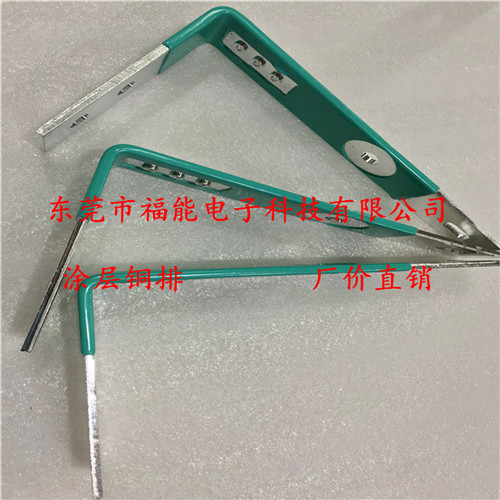

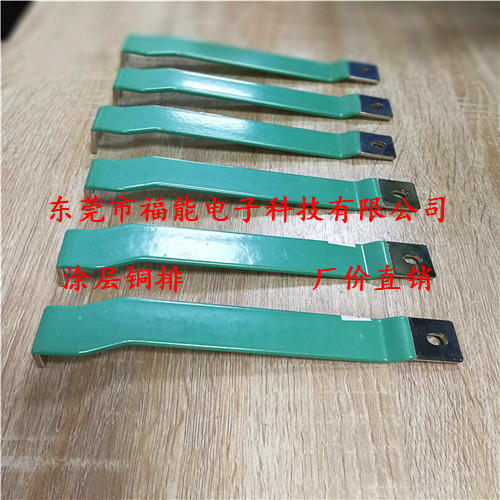

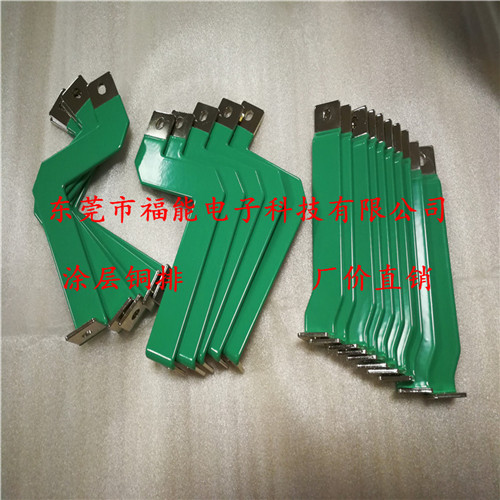

工作溫度:母排絕緣環氧樹脂只要涂覆施工正確 ， 在 -73℃到 180 ℃之間都應表現出滿意的性能 . 產品圖片：
