fpc貼合機

1, 詳細說明

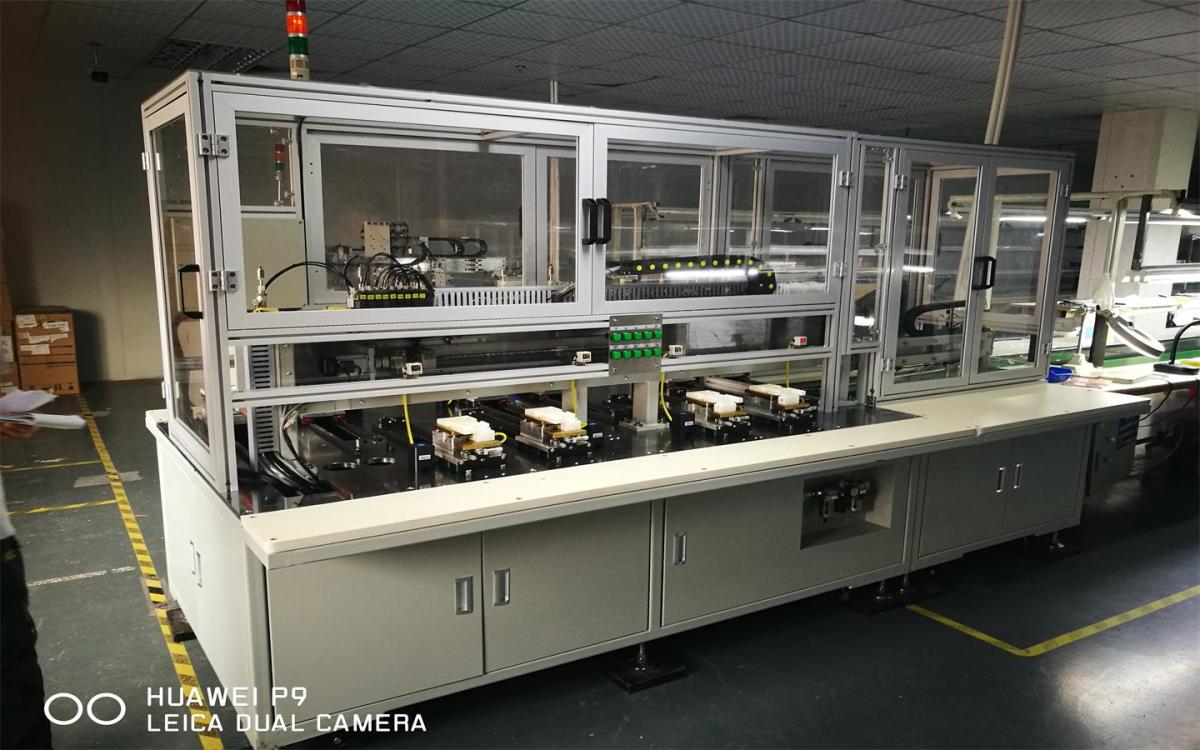

dttb-ht110a貼合機是我公司最新研制的一款設備，用于手機貼fpc天線，該設備提高了fpc的貼裝精度，同時也提高了貼裝效率。該機采用人機協作的方式，人工上料，機器貼合；上料臺采用雙工位結構，直線滑軌與精密治具，定位精度由治具保正；由真空吸頭吸取外蓋，伺服電機移位，配合治具實現精密貼合。

由人工將后蓋放在治具上，定位；人工依次將fpc貼放在治具上，并對準治具上的小銷釘，定位，真空吸住；機械手吸取后蓋，下壓貼合，靠治具對位，平面貼合壓實，銷釘孔對正，自動下料至生產線。

2，主要技術參數：

產品規格：適合手機fpc天線貼付

產品合格率：99﹪

貼合精度：+0.1mm

設備產能：10ppm

設備稼動率：95﹪

電    源：220v 50hz 3kw

氣    壓：0.7mpa，20 l/min

噪    音：≤75db

設備尺寸：長（3200mm）x寬（1500mm）x高（1800mm）

重    量：1t

型    號：dttb-ht110a
