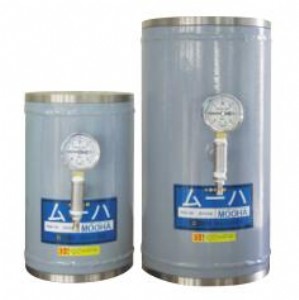

tozen滔辰mooha水錘消除器介紹： mooha
水錘消除器
順暢吸收緩和水錘的在線型水錘消除器
feature 特征
吸收水錘
與儲壓器不同，mooha可直接在管路中安  裝。
在無需阻止水流的情況下，起到吸收水錘的杰出效果。
易施工
獨特的設計使得它即使在狹窄的空間里也能簡單、
自由地安  裝，并且根據現場的情況可選擇安  裝的方向。
使用范圍
工作壓力 ：1.6mpa{16.3kgf/cm2}以下
工作溫度 ：60℃以下
materials 材質表

no.	部件	材 質
1	法蘭	q235a
2	有孔內管	pvc-u
3	橡膠內膽	csm
4	空氣室	（充入氮?dú)猓?br />
5	外殼	20
6	六角螺栓	45
7	壓力計	（帶氣門芯）

標準品使用pn16法蘭。
法蘭材質可變更為sus304·316。
外殼材質可變更為sus304·316。
有孔內管材質可變更為sus304·316。
標準品的表面為環氧樹脂涂料。

有孔內管
順著水流方向的內管上均勻分布著許多小孔，且與橡膠內膽的里層相通。
橡膠內膽
有孔內管被兩端用法蘭固定的，有著優良?xì)饷苄约皬椥缘南鹉z內膽包裹。
空氣室
內膽與外殼之間有一個空氣室，空氣室內部已充有0.5mpa的氮?dú)狻?br />
dimensions 口徑尺寸

型號	公稱直徑 [mm]	本體尺寸  [mm]		空氣室容量 [ i ]	重量 [ kg ]	螺栓 （jis10k法蘭） [mm]
		φd	l
mh-25	25	127	156	1	7	m12×40l×4根×2
mh-50	50	168	270	3	13	m16×45l×4根×2
mh-80	80	194	380	6	19	m16×50l×8根×2
mh-100	100	219	440	8	27	m16×50l×8根×2
mh-125	125	273	560	16	44	m16×50l×8根×2
mh-150	150	325	640	27	66	m20×50l×8根×2

從左邊比較表來看，安  裝了水錘消除器的管道，止回閥關閉時產生的水錘壓力是關閉前的1.5倍。未安  裝水錘消除器的管道，止回閥關閉時產生的水錘壓力是閉前的4.3倍。減壓差大致為68％。另外，從水錘波形的周期圖可以確定水錘消除器壓力可以緩解水錘的沖擊力。



產品選擇一覽表
配管長度l=100m
管內工作壓力為1.6mpa{16.3kgf/cm ２ }。以下是λ（允許水擊壓力/常用壓力）=1.5時所需的mooha的數量。假設閥門的關閉時間為0.3秒。

型號	公稱直徑	管內流速(m/s)
		2	3	4
mh-50	50	○	○	○○
mh-80	80	○	○○	○○
mh-100	100	○	○○	○○
mh-125	125	○	○○	○○
mh-150	150	○	○○	○○

l=100m, t=0.3秒,λ=1.5
表中一個圓代表一個mooha,兩個圓的話，代表兩個mooha。

安  裝案例
