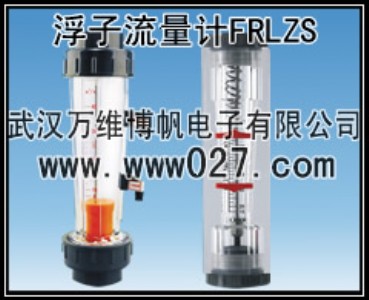

浮子流量計frlzs-塑料管精密耐用轉子流量計外形安 裝尺寸



型號



尺寸 (mm)



適合管道mm



長管型



短管型



l



d1



d2



d3



l



d1



d2



d3



15或20



frlzs-15



280



20



26



45



202



20



26



45



frlzs-25



380



32



39



68



226



32



39



60



25或32



frlzs-32



288



40



49.5



74



32或40



frlzs-50



430



63



73



98



341



63



73



98



50或63



frlzs-65



430



75



88



122



65或75



frlzs-100



550



17



175



510



18



180



100



frlzs-125



550



17



205



510



18



210



125



frlzs-150



560



21



240



510



22



240



150



>>用途說明



浮子流量計frlzs主要用于石油、輕工、化肥、化纖、食品、染料、造紙、環保及科學研究等部門中用來測量單向非脈動的流量。



耐腐蝕型流量計主要用于有_腐蝕性液體、氣體介質等的計量，生產工藝過程中用來檢測強酸 （氫氟酸 除外）、強堿 、氧化劑 _、強氧化性酸 、有_機_溶_劑 _和其它具有_腐蝕性氣體或液體介質的單相非脈動的流量.



>>結構原理



浮子流量計frlzs的主要測量元件為一根小端向下，大端向上垂直安 裝的錐形玻璃管及其在內可以上下移動的浮子。當流體自下而上流經錐形玻璃管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三者的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。



frlzb為玻璃轉子流量計，frlzs為塑管轉子流量計



================================================================



武漢萬維電子有_限公司是一家專業生產流量計及流量檢測裝置的生產型企業。
