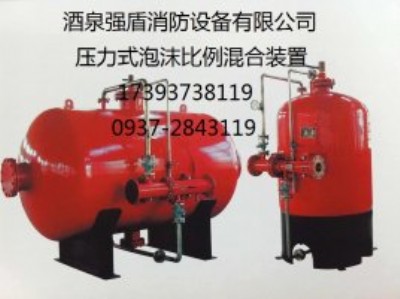

壓力式比例混合裝置臥式

甘肅自動消防水炮-蘭州消防水炮-嘉峪關固定式消防水炮-金昌市手動式消防水炮-白銀移動式消防水炮-天水智能消防水炮-武威消防炮-張掖電動消防水炮-酒泉防爆消防水炮-平涼電控消防水炮-慶陽高空消防水炮-定西自動尋的消防水炮-隴南隔爆消防水炮-臨夏不銹鋼消防水炮-敦煌消防泡沫炮-合作市消防泡沫水兩用炮-西和市電動泡沫水兩用炮-夏河電動泡沫兩用炮-金昌高空水炮-酒泉自動跟蹤定位消防炮滅火系統-嘉峪關消防水炮-敦煌自動消防水炮甘肅強盾消防專業生產-質量保證-價格優費-產品優勢：國家認證、品質保證、廠家直銷、全國最低價！！！甘肅強盾消防泡沫罐全國銷售，穩居行業前列!技術力量雄厚,服務地域廣!

產品簡介

壓力式泡沫比例混合裝置適用于貯油庫、石化企業、油庫碼頭、油輪、鉆井平臺、電廠等大中型泡沫消防工程。其比例混合器的最大流量范圍為8～200l/s；貯罐的容積范圍為300l～25000l(即0.3m3～25m3)。

按安  裝方式分為移動式、固定式。

固定式按內部結構分為：帶膠囊型、不帶膠囊型；按外形結構分為：立式、臥式。

立式泡沫比例混合裝置多用于地下車庫噴淋系統中。

工作原理及特點

壓力式泡沫比例混合裝置的工作原理

1、phym貯罐內裝膠囊式

整套設備由比例混合器、鋼制貯罐、膠囊、進水系、出液系、單向閥、安  全閥、控制閥、壓力表、排氣系統及管道組成。

比例混合器可使水和泡沫液自動按一定比例混合。當壓力水通過比例混合器時，一部分水通過“進水閥”管路進入貯罐水腔，擠壓膠囊，因噴嘴前后微小的壓差，使得膠囊內的泡沫液經吸液管被擠出與水混合成為泡沫混合液流，經泡沫產生器或其他噴射設備噴出泡沫進行滅火工作。

2、使用說明

1、起動消防水泵且管道有壓力水后，先打開進口閥、出口閥及進水閥。

2、調節系統出口閥的開度，使壓力表顯示達到泡沫比例混合裝置的額定工作壓力，并穩定在一定數值。

3、當貯罐內進入壓力水并且壓力升到工作壓力后，即可打開出液閥門，泡沫液與壓力水混合自動調節到6％（或3％）的比例，并且開始向系統輸出泡沫混合液。

4、當停止供液時，應先關閉出液閥（以免壓力水倒流入膠囊內），然后關閉其他閥門，同時停泵，停止工作。

型號

流量范圍(l/s)

混合比例(％)

工作壓力(mpa)

壓降(mpa)

(最大流量下)

通徑(mm)

phym16

4~16

3或6

0.6~1.2

≤0.15mpa

100

phym20

4~20

3或6

0.6~1.2

≤0.15mpa

100

phym40

10~40

3或6

0.6~1.2

≤0.15mpa

100

phym64

20~64

3或6

0.6~1.2

≤0.15mpa

150

phym80

20~80

3或6

0.6~1.2

≤0.15mpa

150

phym100

24-100

3或6

0.6~1.2

≤0.15mpa

150/200
