概述

電力系統中的直流系統接地故障是一種易發生且對電力系統危害性較大的故障。無論是正極接地或者負極接地，都可能造成保護誤動或者保護拒動，危害電力系統正常運行。

《中華人民共和國電力行業標準dl /t856－2004》 規定了不同直流系統接地故障的整定值，當直流系統接地阻抗低于該阻值時，表示系統已經處于故障運行狀態，需盡快處理。

由于直流系統的復雜性和動態性，直流接地故障往往難以定位，而傳統的拉路法已無法滿足在保證系統安  全運行的情況下找出接地故障點，近幾年來，相關規程中已經明文禁止采用拉路法的方式來進行接地故障點的定位。

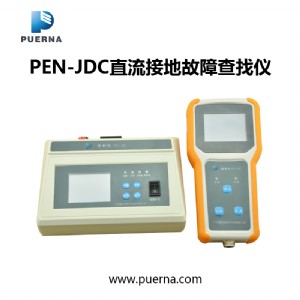

為了能夠幫助現場維護人員快速準確的找出接地故障點，廣州浦爾納電子科技有限公司通過多年努力，總結大量現場經驗，開發出了pen-jdc直流接地故障查找儀，該查找儀可以查找解決各電壓等級（48v，110v，220v）直流系統中的間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、交直流串電故障、多點接地等絕緣故障。pen-jdc直流接地故障查找儀采用高分辨率傳感單元對直流系統中接地點的漏電流進行采集，在220v電壓等級下檢測600kω以內的對地絕緣阻抗，檢測速度快，定位精準，真正解決了直流系統中的絕緣故障問題。1．主要功能介紹

（1）．系統對地電壓測量功能，儀器可測量系統正對地電壓，負對地電壓，系統電壓，可實現0—300v的電壓監測范圍；

（2）．系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗，負對地絕緣阻抗，可實現0—999kω的測量；

（3）．交流串電檢測功能，儀器可判斷直流系統中的交流串電故障，并可測量直流系統中串入的交流電電壓值，交流電壓測量范圍為0—280v；

（4）．支路絕緣阻抗測量功能，儀器測量每條支路的正負對地絕緣阻抗大小；

（5）．支路接地故障點定位功能，儀器可實現接地故障支路接地故障點的定位功能；

（6）．電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01ma;

（7）．具有不發信號接地查找功能，裝置可以在不向系統注入任何信號的條件下實現接地故障點的定位；

（8）．方向顯示功能，對于測試出有接地指示的支路，儀器將會有方向指示箭頭提示用戶接地點與所查找接地點之間的相對方向，提高查找效率。

（9）．絕緣指數分析功能，在使用接地功能檢測時，檢測完一條支路后，探測儀會顯示該條支路的絕緣指數情況，供用戶參考分析。

（10）．波形曲線顯示功能，在使用探測儀對被測支路絕緣狀況進行檢測時，顯示屏?xí)�以波形曲線形式顯示被測支路電流變化情況，方便使用者快速準確的實現故障點的查找。
