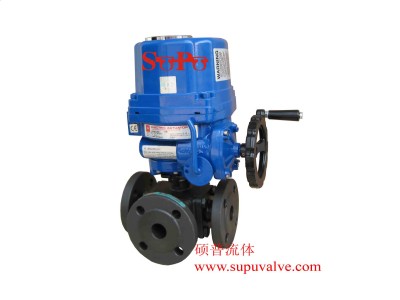

電動三通法蘭球閥（型號：spq944f-16p\q945f-16p）

技術參數

電動執行器選配： supu系列、itq 系列

作用形式： 普通開關型、調節型（4～20ma）

環境溫度： -30～+70

電源電壓： ac220v、ac380v（其他定制ac24等） 50/60hz

防護等級： ip67、ip68可選

功能選項 （可選）

防 爆 型： 防爆等級：dbt3/t4

信號反饋： 有源信號、s無源信號

帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）

手動功能： 電動執行器帶有手動開閥、關閥功能

調 節 型： 輸入4～20ma信號,實現閥門調節功能

備注: 電動執行器參數請另參考所選配的電動執行器資料.

法蘭球閥標準規范

設計標準：gb/t12237-1989;din3357/1,2:api608

法蘭尺寸：gb/t9113.1、jb/t79；din3202;jis b2002;asme b16.10

結構長度：gb/t12221-1989;din3202;jis b2002:asme b16.10

檢驗試驗：gb/t13927;din3230/3;api598;jis b2003

球閥參數：

公稱壓力：pn1.6、2.5、4.0、6.4mpa、1000wog

連接方式：法蘭150 （l型、t型）

閥體材質：鑄鋼、不銹鋼cf8（304）、cf8m（316）

閥球材質：不銹鋼cf8（304）、cf8m（316）

密封材料：ptfe、ppl

適用溫度范圍：-20～232～350

適用介質：水、油、氣等某些腐蝕性液體

詳細介紹：

氣動執行器意大利進口，表面經陽極氧化處理，齒輪齒條結構；

有開關兩個位置+/-5°行程調節；

namur標準氣源接口，可與電磁閥直接連接；

正常使用壽命可達100萬次；

球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間；

三通球閥任一通口均可用作入口而無泄露，并可根據工況需要制成l型或t型通道,使安  裝更加方便；

三通球閥分為l型和t型，l型適用于介質的流向切換，能使相互垂直的兩個通道聯通，t型適用于介質的分流，合流或流向切換；

雙層閥桿填料符合德國tüv ta-luft的閥桿泄露測試要求；

在系統泄壓后無需拆下整個閥體就能進行檢查和維修。

用 途：適用于食品、飲料、醫  藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
