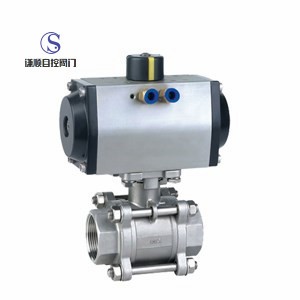

q611f氣動三片式不銹鋼球閥簡介

      氣動三片式不銹鋼球閥及對焊連接球閥適用于pn1.0～4.0mpa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯  )的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸  、醋酸  等多種介質。

一、q611f氣動三片式不銹鋼球閥產品特點

     氣動三片式不銹鋼球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊承插焊,并均可帶國際標準iso支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動

二、q611f氣動三片式不銹鋼球閥主要連接尺寸及重量

 size

 1/4"

 3/8"

 1/2"

 3/4"

 1"

 1-1/4"

 1-1/2"

 2"

 2-1/2"

 3"

 4"

 d

 11.6

 12.7

 15

 20

 25

 32

 38

 50

 65

 80

 100

 l

 68

 68

 72

 82

 90

 112

 120

 145

 185

 210

 268

 h

 100

 100

 130

 130

 165

 165

 190

 190

 250

 250

 280

 e

 100

 100

 130

 130

 165

 165

 190

 190

 250

 250

 280

三、q611f氣動三片式不銹鋼球閥主要零件材料

 序號no.

 零件名稱

 材質

 不銹鋼

 碳鋼

 1

 閥體

 不銹鋼cf8m

 碳鋼wcb

 2

 密封圈

 聚四氟乙烯ptfe

 聚四氟乙烯ptfe

 3

 閥蓋

 不銹鋼cf8m

 碳鋼wcb

 4

 球體

 不銹鋼ss316

 不銹鋼ss304

 5

 閥桿

 不銹鋼ss316

 不銹鋼ss316

 6

 螺母

 不銹鋼ss304

 fcd45

 7

 墊圈

 不銹鋼ss304

 fcd45

 8

 手柄套

 塑料

 塑料

 9

 手柄

 不銹鋼ss304

 不銹鋼ss304

 10

 閥桿螺母

 不銹鋼ss304

 b7

 11

 墊圈

 不銹鋼ss304

 不銹鋼ss304

 12

 填料壓蓋螺母

 不銹鋼ss304

 fcd45

 13

 填料

 聚四氟乙烯ptfe

 聚四氟乙烯ptfe

 14

 止推墊圈

 聚四氟乙烯ptfe

 聚四氟乙烯ptfe

 15

 填料

 聚四氟乙烯ptfe

 聚四氟乙烯ptfe

 16

 螺栓

 不銹鋼ss304

 b8
