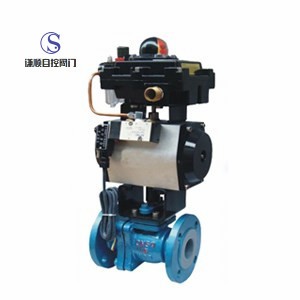

q641f46氣動襯氟耐腐蝕法蘭球閥概述

       氣動襯氟耐腐蝕法蘭球閥，由氣動活塞式執行機構和o型襯氟球閥組成。

閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。

主要用于對生產過程中酸  堿  等強腐蝕介質的調節或切斷。

■q641f46氣動襯氟耐腐蝕法蘭球閥閥體

型    式：直通鑄造球型閥

公稱通徑：15～300mm

公稱壓力：pn1.0、1.6mpa

法蘭標準：jb/t79.1-94、79.2-94等

材    料：zg230-450襯f46

上閥蓋：與閥體一起鑄造

工作溫度：-40～+150℃；

壓蓋型式：螺栓壓緊式

填    料：聚四氟乙烯填料

■q641f46氣動襯氟耐腐蝕法蘭球閥內組件

閥芯型式：球型閥芯

閥芯材料：2cr13襯f46

流量特性：近似等百分比

額定行程：全開90°

■

q641f46氣動襯氟耐腐蝕法蘭球閥執行機構

型    式：at/sr、aw/aws、gtd/gte雙作用、單作用活塞式執行機構

供氣壓力：0.3～0.8mpa

氣源接口：g1/4〞、g1/8〞、g3/8〞、g1/2〞

環境溫度：-30～+70℃

■q641f46氣動襯氟耐腐蝕法蘭球閥作用型式

單作用執行機構：氣關式(b)--失氣時閥位開(fo)；氣開式(k)--失氣時閥位關(fc)

雙作用執行機構：氣關式(b)--失氣時閥位保持(fl)；氣開式(k)--

失氣時閥位保持(fl)

■

q641f46氣動襯氟耐腐蝕法蘭球閥附件

定位器(yt1000型)、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構

詳細參數敬請來電咨詢！
