產品概述：概述

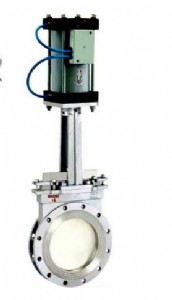

氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。

氣動刀型閘閥品種齊全。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從dn50~dn1000。

主要結構與特點

本閥主要由左、右閥體、u型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。

1、采用對夾式結構，體積小，重量輕；               2、完全敞開的通道，可以防止介質在閥內沉積。

3、新研制的u型封圈，可以保證閥門的良好密封性；   4、流阻小，安  裝維修方便。

5、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

主要零件材料

序號零件名稱材料序號零件名稱材料備注1閥體ht2505支架 注1：橡膠的牌號取決于介質和溫度。

2：閘板材質取決于介質成分。2密封圈橡膠（注1）6閥桿 3閘板不銹鋼（注2）7螺母zhmn58－2－24密封條聚四氟乙烯8手輪qt40－17

運行參數：氣缸內徑φ40φ50φ63φ80φ100φ125φ160φ200φ250理論活塞作用力

（以工作壓力為0.4mpa時為準）推力490760121519603077480078691230819227拉力410680103017702675440073791003518463工作介質經凈化含油霧壓縮空氣工作壓力0.15－1環境溫度(℃)-10－+80相對濕度95活塞運動速度(mm/g)50－500耐久性600

使用范圍：產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。
