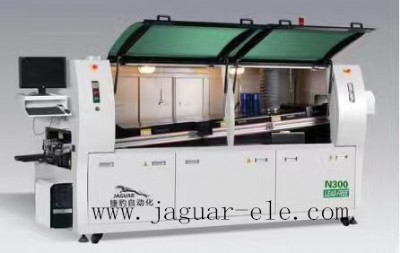

1.00 n300無鉛雙波峰焊錫機(電腦式)

1.01 整機采用西門子plc+聯系電腦控制，穩定可靠

1.02 日本漆寶噴頭，噴霧面積和霧化深度可調

1.03 助焊劑  強制供給系統，保持助焊劑  恒壓供給

1.04 完善的助焊劑  回收和抽風過濾系統，有益環保

1.05 三段熱風預熱區總長1300mm，可做保溫溫度平臺

1.06 發熱器模塊化設計，保養方便

1.07 模壓弧齒葉輪，專利噴口設計，實現超低氧化量

1.08 錫波經濟運行模式，氧化量少，節能

1.09 全鈦合金鏈爪，耐腐蝕耐高溫，永不變形

1.10 沖擊波峰和精悍平波波寬可調，節能并降低氧化量

1.11 雙冷卻區設計，采用上下風機強冷方式，強制水冷機可選

1.12 高強度抗變形導軌

2.00 整機技術參數

2.01 控制方式：電腦+plc

2.02 運輸馬達：1p ac220v,60w

2.03 運輸速度：0-1800mm/min

2.04 基板寬度：max300以內

2.05 助焊劑  容量：5.2l

2.06 預加熱區：1300mm 三段pid全熱風獨立控制，室溫~250℃

2.07 錫爐加熱：1kw*9pcs 室溫~300℃

2.08 錫爐材質：4mm316不銹鋼

2.09 錫爐容量：280kg

2.10 波峰馬達：3p ac220v,0.18kw*2pcs

2.11 洗爪泵：1p ac220v 6w

2.12 運輸方向：l→r（r→l可選）

2.13 焊接角度：3-6°

2.14 助焊劑  氣壓：3-5bar

2.15 電源：ac380v 50hz/60hz

2.16 正常運行功率：5-7kw

2.17 總功率：19kw

2.18 噴霧方式：氣缸+噴頭

2.19 外形尺寸：l3600×w1200×h1650mm

2.20 機身尺寸：l2800×w1200×h1650mm

2.21 凈重：1200kg

配件清單：

控制系統 西門子plc+聯想電腦

運輸馬達、牙箱 臺灣三越90w 牙箱1：100k

鏈爪 捷豹專用雙鉤爪 厚度1.5mm

錫爐馬達 臺灣紫光 三相6極0.18kw耐高溫

洗爪馬達 臺灣keyuan

無桿氣缸 德國fest

噴頭 日本漆寶st-8

電磁閥 臺灣亞德克

調節閥 臺灣亞德克

接頭等 臺灣亞德克

中間繼電器 日本omron my2 my4

變頻器 臺灣臺達

發熱管 臺灣臺展，進口鎳鉻絲

軸流風機 環球品

光電開關 24v npn 瑞士佳樂

接近開關 韓國autonics

u型測速光眼 omron

固態繼電器 瑞士 佳樂

空氣開關/總開關 正泰

交流接觸器 正泰

熱電偶 絕緣k型 臺灣泛達

按鈕開關

施耐德
