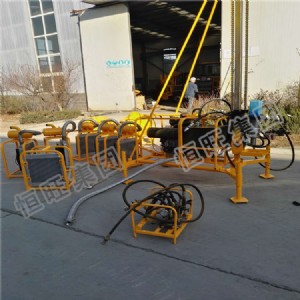

恒旺50型山地鉆機 hzd-50型物探鉆機

濟寧恒旺工礦機械有限公司

恒旺50型山地鉆機  hzd-50型物探鉆機

物探鉆機是一種全液壓操控式、輕便式山地物探鉆機，是基于我廠代山地鉆機基礎上開發的一種新型鉆機，主要適用于土層及巖石層中鉆井，被廣泛使用于山地、丘陵無水地帶石油爆破孔和水利及其他建設工程鉆鑿爆破孔的施工，需要時本機也可選配泥漿泵，實現泥漿鉆井。該鉆機結構合理，操作簡單，性能穩定，搬遷輕便快捷。

?

主要特點：

1、采用了合理的技術參數，提升力和旋轉扭矩大，處理事故的能力強。

2、主要液壓元件、空壓機主機及動力機都系原裝進口，性能優越、質量可靠。

3、鉆機分為10大框架式模塊，大部分重量不超過75kg，重量輕，搬遷時容易、解體性能強、拆裝效率高。

4、液壓系統雙泵供油，使用單泵單回路，液壓系統操作更趨簡單化，且故障少、易排除。

5、液壓油冷卻系統采用直流電機驅動換熱器裝置，散熱穩定可靠、效果好。

6、采用液壓元件精確控制給進與提升等動作，能滿足實際施工工況。

7、拆卸鉆桿方便、高效、勞動強度低。

?

產品名稱:物探鉆機

產品說明:物探鉆機主要適用于山地、黃土塬、丘陵、戈壁、農田等復雜地表的勘探鉆井。鉆機采用全液壓驅動，山地地區主要采用空氣鉆井和空氣震擊鉆井。在其它地區，更換鉆具可實現螺旋鉆井，增加泥漿泵可實現泥漿鉆井

?

鉆機參數

鉆井深度?50m

鉆井方法?鉆孔直徑

空氣鉆井?φ75mm

空氣震擊鉆井?φ70mm/φ75mm

泥漿鉆井（備選）?φ75mm

鉆桿（直徑×長度）?φ60mm×1500mm

動力頭

大扭矩?810nm

轉速范圍?0～132 r/min

加壓提升系統

額定加壓力?4.5 kn

鉆進速度?0～0.46m/s

提升力?13.5 kn

提升速度?0.46m/s

液壓系統

工作壓力?16mpa

總流量?81l/min

發動機?27hp，3600r/min

空氣壓縮機

型式?噴油螺桿式

流量?1.7m3/min（每臺套）

壓力?0.8mpa

整機重量?約600kg（不含鉆具）

單件重量?不超過75kg
