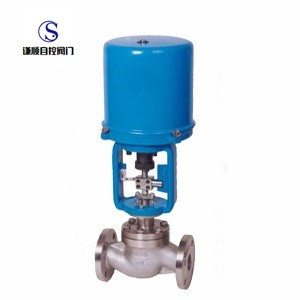

zdlm電動鑄鋼法蘭套筒調節閥簡介

    電動鑄鋼法蘭套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用電動執行機構。流道呈s流線性，整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不高的場合。電動鑄鋼法蘭套筒調節閥本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有pn1.6、4.0、6.4、10.0；閥體口徑范圍dn20-300，適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有ⅳ級、ⅴ級、ⅵ級。流量特性有直線、等百分比特性，多種品種規格可供選擇。

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為ⅳ級。

高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。

波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。

低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

zdlm電動鑄鋼法蘭套筒調節閥主要零件材料

 閥體

 wcb

 cf8

 cf8m

 cf3m

 密封墊

 ptfe/柔性石墨

 套筒

 wcb

 cf8

 cf8m

 cf3m

 閥芯

 304

 304

 316

 316l

 閥蓋

 wcb

 cf8

 cf8m

 cf3m

 閥桿

 304

 304

 316

 316l

 填料

 ptfe/柔性石墨

 彈簧

 65mn

 304

 316

 316l

 螺母

 304

 304

 316

 316l

zdlm電動鑄鋼法蘭套筒調節閥主要技術參數

 公稱通徑dn（mm）

 20

 25

 32

 40

 50

 65

 80

 100

 125

 150

 200

 250

 300

 額定流量系數

 (kv)

 直線

 6.9

 11

 17.6

 27.5

 44

 69

 110

 176

 275

 440

 690

 1100

 1760

 等百

 分比

 6.3

 10

 16

 25

 40

 63

 100

 160

 250

 400

 630

 1000

 1600

 額定行程l（mm）

 16

 25

 40

 60

 100

 公稱壓力pn（mpa）

 1.6

 2.5 4.0 6.4 10.0

 執行機構型號

 psl

 201/202

 204

 208

 312

 320

 3810l

 3810lsa-08

 3810lsa-20

 3810lsb-30

 3810lsb-50

 3810lsc-65

 固有流量特性

 直線、等百分比

 固有可調比

 50：1

 工作溫度t（℃）

 普通型：鑄鋼-40-250；鑄不銹鋼-60-250

 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450

 輸入信號

 0-10madc、4-20madc、220vac（開關信號）

 電源電壓

 220vac

 50hz

zdlm電動鑄鋼法蘭套筒調節閥執行機構主要性能參數

1、電動執行機構主要性能參數

 型號

 額定輸出力n

 速度mm/s

 技術參數

 psl

 381l

 psl

 381l

 psl

 381l

 psl

 381l

 201

 381lsa-08

 361lxa-08

 1000

 800

 800

 0.25

 4.2

 4.2

 電源：ac220v

 50hz

 輸入信號：dc4-20ma

 dc1-5v

 (信號線用屏蔽線)

 輸出信號：dc4～20ma

 防護等級：ip67

 帶手輪

 電源：ac220v

 50hz

 輸入信號：dc4-20ma

 dc1-5v

 (信號線用屏蔽線)

 輸出信號：dc4～20ma

 防護等級：相當ip55

 隔爆標志：exdⅱbt4

 帶手柄

 202

 381lsa-20

 381lxa-20

 2000

 2000

 2000

 0.50

 2.1

 2.1

 204

 381lsb-30

 381lxb-30

 4500

 3000

 3000

 0.50

 3.5

 3.5

 208

 381lsb-50

 381lxb-50

 8000

 5000

 5000

 1.00

 1.7

 1.7

 312

 381lsc-65

 12000

 6500

 0.60

 2.8

 325

 381lsc-99

 25000

 10000

 1.0

 2.0

zdlm電動鑄鋼法蘭套筒調節閥主要性能指標

 項目

 指標值

 基本誤差％

 配3810l±2.5； 帶定位器

 ±1.0

 回差％

 配381l

 ±2.0；

 配psl±1.0

 死區％

 1.0

 始終點偏差％

 電開

 始點

 ±2.5

 終點

 ±2.5

 電關

 始點

 ±2.5

 終點

 ±2.5

 可調范圍

 50：1

 額定行程偏差％

 2.5

 泄量量l/h

 符合jb/t7387-94

 iv級

 小于閥的額定容量×10-4

zdlm電動鑄鋼法蘭套筒調節閥允許壓差

 公稱通徑(mm)

 20

 25

 40

 50

 65

 80

 100

 150

 200

 250

 300

 閥座直徑(mm)

 10

 12

 15

 20

 25

 32

 40

 50

 65

 80

 100

 125

 150

 200

 250

 300

 執行機構

 允許壓差△p（mpa）

 配psl

 psl202

 6.4

 6.4

 6.4

 4.90

 3.14

 1.92

 1.23

 0.78

 psl204

 4.31

 2.76

 1.76

 1.04

 0.69

 0.44

 psl208

 1.86

 1.23

 0.78

 0.50

 0.35

 0.20

 psl320

 ?1.26

 0.87

 0.49

 0.32

 0.22

 配361l

 381lsa-20

 6.4

 6.4

 6.4

 4.90

 3.14

 1.92

 1.23

 0.78

 381lsb-50

 4.79

 3.06

 1.96

 1.16

 0.76

 0.49

 381lsc-65

 1.51

 0.99

 0.64

 0.41

 0.28

 381lsc-99

 0.63

 0.44

 0.25

 0.16

 0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

zdlm電動鑄鋼法蘭套筒調節閥主要外型尺寸

 公稱通徑（dn）

 20

 25

 32

 40

 50

 65

 80

 100

 125

 150

 200

 250

 300

 結構長度

 （l）

 pn16/25

 185

 200

 205

 222

 250

 276

 298

 350

 410

 451

 600

 670

 735

 pn40

 190

 205

 210

 230

 255

 285

 310

 355

 425

 460

 615

 685

 750

 pn64、100

 200

 210

 220

 251

 286

 311

 337

 394

 440

 475

 630

 700

 765

 常溫型

 （h）

 pn16/25

 756

 781

 803

 928

 945

 1260

 1270

 1294

 1515

 1540

 1565

 1816

 2180

 pn40

 766

 791

 813

 938

 955

 1260

 1270

 1329

 1545

 1560

 1605

 1892

 2130

 pn64/100

 773

 803

 833

 965

 1000

 1280

 1300

 1338

 1575

 1620

 1675

 1936

 2202

 高溫型

 （h）

 pn16/25

 956

 981

 1003

 1128

 1145

 1510

 1520

 1544

 1835

 1860

 1885

 2166

 2530

 pn40

 966

 991

 1013

 1138

 1155

 1510

 1520

 1579

 1865

 1880

 1925

 2245

 2480

 pn64/100

 973

 1003

 1033

 1165

 1200

 1530

 1550

 1588

 1895

 1940

 1995

 2286

 2552

 h1

 pn16/25

 53

 58

 68

 73

 80

 90

 98

 108

 123

 140

 168

 203

 230

 pn40

 53

 58

 68

 73

 80

 90

 98

 115

 135

 150

 188

 223

 255

 pn64/100

 63

 68

 75

 83

 88

 100

 105

 125

 148

 170

 203

 235

 265

 h2

 87

 90

 d

 225

 257

 310

 壓力等級

 gb：1.6、2.5、4.0、6.4、10.0mpa

 ansi：150、300、600lb

 jis：10、20、30、40k

 執行機構

 psl系列、3810系列、dkj或dkz系列等

注：*本產品性能指標貫徹gb/t421, 3—92。
