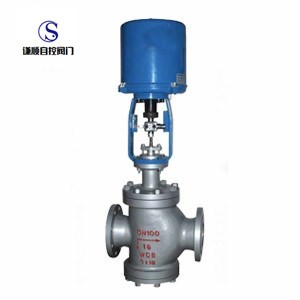

zdln-16電動雙座不銹鋼調節閥概述

      電動雙座調節閥由直行程電動執行機構和低流阻直通單座閥組成。 電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20madc或1-5vdc)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比dkz型有明顯提高。雙座閥不平衡力小、允許壓差大、流通能力大等特點，電動雙座調節閥適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

zdln-16電動雙座不銹鋼調節閥主要技術參數

公稱通徑mm 20 25 32 40 50 65

80 100 125 150 200 250 300 400

閥座通徑mm 20 26 32 40 50 66

80 100 125 150 200 250 300

額定流量系數kv

6.9 11 17.6 27.5 44 69 110 176 275 440 690

1000 1600 2700

公稱壓力(mpa) 0.6,1.6， 2.5， 4.0， 6.4

行程(mm) 10 16 25 40 60

100

流量特性 直線，等百分比，快開

工作溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃

法蘭尺寸 符合jb78-59、jb79-59標準，可按jb/79.1-94、jb、ansi、jis、din 等標準訂貨生產

閥體材質 wcb(zg230-450)、zg1cr18ni9ti、zg0cr18ni12mo2ti cf8

cf8m

閥芯材質 1cr18ni9，ss304，0cr18ni12mo2ti，ss316，zg1cr18ni9ti

閥體型式 直通雙座鑄造球型閥

上閥蓋型式 普通式(常溫)，熱片式(中溫)，長頸式(低溫)

閥體允許壓差 ≤公稱壓力 4.0

3.4

配用電動執行機構型號 psl psl-201 psl-202

psl-204 psl-208 psl-312 psl325

361l 361lsa-08

361lsa-20 361lsb-30 361lsb-50 361lsc-65 361lsc-99

防爆型 361lxa-20 361lxb-30

361lxb-50

注：1.可為用戶提供ansi、jpi、jpi等國處法蘭標準的產品，其法蘭距按用戶需要確定。

   2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

zdln-16電動雙座不銹鋼調節閥性能

1、執行機構主要技術參數

型號 額定輸出力n 速度mm/s 技術參數

psl 361l psl 361l psl

361l psl 361l

201 361lsa-08

361lxa-08  1000 800

800  0.25 4.2

4.2  電源：ac220v 50hz

輸入信號：dc4-20ma

dc1-5v

(信號線用屏蔽線)

輸出信號：dc4～20ma

防護等級：ip67

帶手輪

電源：ac220v 50hz

輸入信號：dc4-20ma

dc1-5v

(信號線用屏蔽線)

輸出信號：dc4～20ma

防護等級：相當ip55

隔爆標志：exdⅱbt4

帶手柄

202 361lsa-20

361lxa-20 2000 2000

2000  0.50 2.1

2.1

204 361lsb-30

361lxb-30 4500 3000

3000  0.50 3.5

3.5

208 361lsb-50

361lxb-50 8000 5000

5000  1.00 1.7

1.7

312 361lsc-65 12000

6500 0.60 2.8

325 361lsc-99 25000

10000 1.0 2.0

zdln-16電動雙座不銹鋼調節閥性能指標

項目 指標值

基本誤差％ 配3610l±2.5； 帶定位器 ±1.0

回差％ 配361l ±2.0； 配psl±1.0

死區％ 1.0

始終點偏差％ 電開 始點 ±2.5

終點 ±2.5

電關 始點 ±2.5

終點 ±2.5

可調范圍 50：1

額定行程偏差％ 2.5

泄量量l/h 符合jb/t7387-94 ⅲ級 小于閥的額定容量×10-3

zdln-16電動雙座不銹鋼調節閥允許壓差

公稱通徑(mm)  25 40 50 65 80 100 150 200 250 300

閥座直徑(mm)  25 32 40 50 65 80 100 125 150 200 250 300

執行機構 允許壓差△p(mpa)

配psl psl202 6.4 6.4 6.4

5.1

psl204     6.4 6.4 5.62

psl208        6.4 5.31 3.97

psl320           6.4

4.14

配361l 361lsa-20 6.4 6.4

6.4 6.4

361lsb-50     6.4 6.4 6.25

361lsc-65        6.4 4.23 3.23

361lsc-99           3.31 2.07

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

配psl執行機構

配361執行機構

公通徑(mm) 25 32 40 50 65 80

100 125 150 200 250 300

l(mm) pn1.6mpa 185 200

220 250 275 300 350 410 450 550 670 770

pn4.0mpa 190 210 230

255 285 310 355 425 460 560 740 805

pn6.4mpa

200 210 235 265 295 320 370 440 475 570 750 820

h1(mm)

117 120 139 144 188 208 220 268 278 320 441 503

配psl

h(mm) 普通型  907 910 955 960 1112

1122 1134 1213 1223 1265 1813 1889

散熱片型 1037 1040 1085 1090 1275 1285 1297 1412 1422 1464 1058 2134

d(mm)

176 225

重量(kg)  22.5 24.5 35.5 39.5 72 85 122 181 237 378 680

840

配361l

h(mm) 普通型 670 673 840 845 1037 1047 1059 1293 1303 1345 1538 1614

散熱片型 800 803 970 975 1200 1210 1222 1492 1502 1544 1783 1859

d(mm)

225 310

重量(kg)  30 32 51 55 87 100 137 194 250 391 720 880
