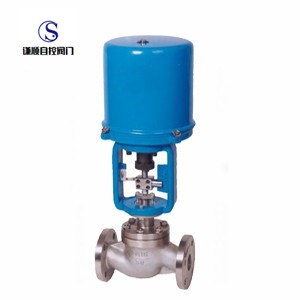

zdlp-16c電動調節閥簡介

電動調節閥由直行程電動執行機構和低流阻直通單座閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20madc或1-5vdc)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比dkz型有明顯提高。單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。電動調節閥廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為ⅳ級。

高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。

波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。

低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

zdlp-16c電動調節閥主要零件材料

 閥體

 wcb

 cf8

 cf8m

 cf3m

 閥座

 304

 304

 316

 316l

 閥芯

 304

 304

 316

 316l

 導向套

 wcb

 cf8

 cf8m

 cf3m

 閥蓋

 wcb

 cf8

 cf8m

 cf3m

 閥桿

 304

 304

 316

 316l

 填料

 ptfe/柔性石墨

 彈簧

 65mn

 304

 316

 316l

 螺母

 304

 304

 316

 316l

zdlp-16c電動調節閥主要技術參數

 公稱通徑mm

 g3/4”

 20

 25

 32

 40

 50

 65

 80

 100

 125

 150

 200

 250

 300

 閥座通徑mm

 3

 4

 5

 6

 7

 8

 10

 12

 15

 20

 26

 32

 40

 50

 66

 80

 100

 125

 150

 200

 250

 300

 額定流量系數kv

 直線型

 0.08

 0.12

 0.20

 0.32

 0.5

 0.8

 1.8

 2.8

 4.4

 6.9

 11

 17.6

 27.5

 44

 69

 110

 176

 275

 440

 690

 1000

 1600

 等百分比

 1.6

 2.5

 4

 6.3

 10

 16

 25

 40

 63

 100

 160

 250

 400

 630

 900

 1440

 公稱壓力(mpa)

 0.6,1.6，

 2.5，

 4.0，

 6.4

 行程(mm)

 10

 16

 25

 40

 60

 100

 流量特性

 直線

 直線，等百分比，快開

 工作溫度℃

 -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃

 法蘭尺寸

 符合jb78-59、jb79-59標準，可按jb/79.1-94、jb/79.2-94、ansi、jis、din

 等標準訂貨生產

 閥體材質

 wcb(zg230-450)、zg1cr18ni9ti、zg0cr18ni12mo2ti

 cf8 cf8m

 閥芯材質

 1cr18ni9，ss304，0cr18ni12mo2ti，ss316，zg1cr18ni9ti

 閥體型式

 直通單座鑄造球型閥

 上閥蓋型式

 普通式（常溫），熱片式（中溫），長頸式（低溫）

 配用電動執行機構型號

 psl

 psl-201

 psl-202

 psl-204

 psl-208

 psl-312

 psl325

 361l

 381lsa-08

 361lxa-08

 381lsa-20

 361lsb-30

 381lsb-

 50

 381lsc-65

 381lsc-99

 防爆型

 361lxa-20

 361lxb-30

 361lxb-50

zdlp-16c電動調節閥配執行機構參數

1、電動執行機構主要性能參數

 型號

 額定輸出力n

 速度mm/s

 技術參數

 psl

 381l

 psl

 381l

 psl

 381l

 psl

 361l

 201

 361lsa-08

 361lxa-08

 1000

 800

 800

 0.25

 4.2

 4.2

 電源：ac220v

 50hz

 輸入信號：dc4-20ma

 dc1-5v

 (信號線用屏蔽線)

 輸出信號：dc4～20ma

 防護等級：ip67

 帶手輪

 電源：ac220v

 50hz

 輸入信號：dc4-20ma

 dc1-5v

 (信號線用屏蔽線)

 輸出信號：dc4～20ma

 防護等級：相當ip55

 隔爆標志：exdⅱbt4

 帶手柄

 202

 361lsa-20

 361lxa-20

 2000

 2000

 2000

 0.50

 2.1

 2.1

 204

 361lsb-30

 361lxb-30

 4500

 3000

 3000

 0.50

 3.5

 3.5

 208

 361lsb-50

 361lxb-50

 8000

 5000

 5000

 1.00

 1.7

 1.7

 312

 361lsc-65

 12000

 6500

 0.60

 2.8

 325

 361lsc-99

 25000

 10000

 1.0

 2.0

zdlp-16c電動調節閥主要性能指標

 項目

 指標值

 基本誤差％

 配3810l±2.5； 帶定位器

 ±1.0

 回差％

 配381l

 ±2.0；

 配psl±1.0

 死區％

 1.0

 始終點偏差％

 電開

 始點

 ±2.5

 終點

 ±2.5

 電關

 始點

 ±2.5

 終點

 ±2.5

 可調范圍

 50：1

 額定行程偏差％

 2.5

 泄量量l/h

 符合jb/t7387-94

 iv級

 小于閥的額定容量×10-4

zdlp-16c電動調節閥允許壓差

 公稱通徑(mm)

 20

 25

 40

 50

 65

 80

 100

 150

 200

 250

 300

 閥座直徑(mm)

 10

 12

 15

 20

 25

 32

 40

 50

 65

 80

 100

 125

 150

 200

 250

 300

 執行機構

 允許壓差△p（mpa）

 配psl

 psl202

 6.4

 6.4

 6.4

 4.90

 3.14

 1.92

 1.23

 0.78

 psl204

 4.31

 2.76

 1.76

 1.04

 0.69

 0.44

 psl208

 1.86

 1.23

 0.78

 0.50

 0.35

 0.20

 psl320

 ?1.26

 0.87

 0.49

 0.32

 0.22

 配361l

 381lsa-20

 6.4

 6.4

 6.4

 4.90

 3.14

 1.92

 1.23

 0.78

 381lsb-50

 4.79

 3.06

 1.96

 1.16

 0.76

 0.49

 381lsc-65

 1.51

 0.99

 0.64

 0.41

 0.28

 381lsc-99

 0.63

 0.44

 0.25

 0.16

 0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

zdlp-16c電動調節閥外型尺寸

 公稱通徑（dn）

 20

 25

 32

 40

 50

 65

 80

 100

 125

 150

 200

 250

 300

 結構長度

 （l）

 pn16/25

 185

 200

 205

 222

 250

 276

 298

 350

 410

 451

 600

 670

 735

 pn40

 190

 205

 210

 230

 255

 285

 310

 355

 425

 460

 615

 685

 750

 pn64、100

 200

 210

 220

 251

 286

 311

 337

 394

 440

 475

 630

 700

 765

 常溫型

 （h）

 pn16/25

 699

 711

 728

 728

 731

 827

 839

 857

 895

 1140

 1160

 1305

 1512

 pn40

 679

 721

 738

 738

 741

 837

 849

 867

 905

 1150

 1180

 1335

 1565

 pn64/100

 682

 733

 750

 750

 753

 849

 861

 879

 917

 1180

 1240

 1385

 1605

 高溫型

 （h）

 pn16/25

 849

 861

 893

 893

 901

 975

 1024

 1067

 1250

 1400

 1420

 1513

 1670

 pn40

 859

 871

 903

 903

 911

 985

 1034

 1077

 1260

 1415

 1440

 1545

 1690

 pn64/100

 875

 885

 915

 915

 923

 997

 1055

 1095

 1280

 1450

 1465

 1575

 1720

 h1

 pn16/25

 53

 58

 68

 73

 80

 90

 98

 108

 123

 140

 168

 203

 230

 pn40

 53

 58

 68

 73

 80

 90

 98

 115

 135

 150

 188

 223

 255

 pn64/100

 63

 68

 75

 83

 88

 100

 105

 125

 148

 170

 203

 235

 265
