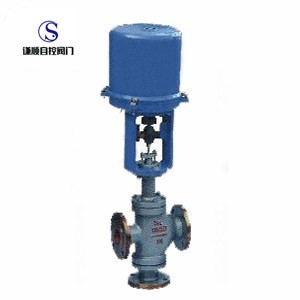

zdlq（x)電動合流-分流三通調節閥簡介

zdlq（x)電動合流-分流三通調節閥采用雙閥芯上下導向結構，配用電動執行機構機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。可用于各種不同的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他的各行業的自動化控制系統。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有pn1.6、4.0 6.4；閥體口徑范圍dn20-dn300；適用流體溫度-150℃-+560℃范圍內多種檔次；泄露等級氛分為ⅳ級、ⅴ級、ⅵ級；流量特性有直線、等百分比。多種規格可供選擇。

zzdlq（x)電動合流-分流三通調節閥主零件材料說明

1

閥體

wcb

cf8

cf8m

cf3m

2

閥座

304

304

316

316l

3

閥芯

304

304

316

316l

4

導向套

wcb

cf8

cf8m

cf3m

5

閥蓋

wcb

cf8

cf8m

cf3m

6

閥桿

304

304

316

316l

7

填料

ptfe/柔性石墨

8

彈簧

65mn

304

316

316l

9

螺母

304

304

316

316l

zdlq（x)電動合流-分流三通調節閥結構性能特點

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為ⅳ級。

高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。

波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。

低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

zdlq（x)電動合流-分流三通調節閥主要技術參數

公稱通徑dn（mm）

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數

(kv)

合流

6.3

8.5

13

21

34

53

85

135

210

340

535

800

1280

分流

85

135

210

340

535

800

1280

額定行程l（mm）

16

25

40

60

100

公稱壓力pn（mpa）

1.6

2.5 4.0 6.4 10.0

執行機構型號

psl

psl201

psl202

psl204

psl208

psl312

psl320

3810l

381lsa-08

381lsa-20

381lsb-30

381lsb-50

381lsc-65

381lsc-160

固有流量特性

直線、等百分比

固有可調比

30：1

工作溫度t（℃）

普通型：鑄鋼-40-250；鑄不銹鋼-60-250

散熱型：鑄鋼-40-450；鑄不銹鋼-60-450

輸入信號

0-10madc、4-20madc、220vac（開關信號）

電源電壓

220vac

50hz

zdlq（x)電動合流-分流三通調節閥配執行機構說明

1、電動執行機構主要性能參數

型號

額定輸出力n

速度mm/s

技術參數

psl

381l

psl

381l

psl

381l

psl

381l

201

381lsa-08

381lxa-08

1000

800

800

0.25

4.2

4.2

電源：ac220v

50hz

輸入信號：dc4-20ma

dc1-5v

(信號線用屏蔽線)

輸出信號：dc4～20ma

防護等級：ip67

帶手輪

電源：ac220v

50hz

輸入信號：dc4-20ma

dc1-5v

(信號線用屏蔽線)

輸出信號：dc4～20ma

防護等級：相當ip55

隔爆標志：exdⅱbt4

帶手柄

202

381lsa-20

381lxa-20

2000

2000

2000

0.50

2.1

2.1

204

381lsb-30

381lxb-30

4500

3000

3000

0.50

3.5

3.5

208

381lsb-50

381lxb-50

8000

5000

5000

1.00

1.7

1.7

312

381lsc-65

12000

6500

0.60

2.8

325

381lsc-99

25000

10000

1.0

2.0

zdlq（x)電動合流-分流三通調節閥主要性能指標

項目

指標值

基本誤差％

配3810l±2.5； 帶定位器

±1.0

回差％

配381l

±2.0；

配psl±1.0

死區％

1.0

始終點偏差％

電開

始點

±2.5

終點

±2.5

電關

始點

±2.5

終點

±2.5

可調范圍

50：1

額定行程偏差％

2.5

泄量量l/h

符合jb/t7387-94

iv級

小于閥的額定容量×10-4

zdlq（x)電動合流-分流三通調節閥允許壓差

公稱通徑(mm)

20

25

40

50

65

80

100

150

200

250

300

閥座直徑(mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

執行機構

允許壓差△p（mpa）

配psl

psl202

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78

psl204

4.31

2.76

1.76

1.04

0.69

0.44

psl208

1.86

1.23

0.78

0.50

0.35

0.20

psl320

?1.26

0.87

0.49

0.32

0.22

配381l

381lsa-20

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78

381lsb-50

4.79

3.06

1.96

1.16

0.76

0.49

381lsc-65

1.51

0.99

0.64

0.41

0.28

381lsc-99

0.63

0.44

0.25

0.16

0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

zdlq（x)電動合流-分流三通調節閥外型尺寸說明

公稱通徑（dn）

20

25

32

40

50

65

80

100

125

150

200

250

300

結構長度

（l）

pn16/25

180

185

200

220

250

275

305

350

410

450

550

670

770

pn40

185

190

210

230

255

285

310

355

425

460

560

690

795

pn64

190

200

220

240

265

295

320

370

440

475

570

752

819

常溫型

（h）

pn16/25

535

553

556

698

703

959

969

981

1061

1076

1109

1361

1458

pn40

540

558

561

703

708

964

974

986

1066

1081

1114

1366

1463

pn64

545

563

566

708

713

969

979

991

1071

1086

1119

1371

1468

高溫型

（h）

pn16/25

735

753

756

898

903

1209

1219

1231

1381

1396

1429

1711

1808

pn40

745

763

766

908

913

1219

1229

1241

1391

1406

1439

1721

1818

pn64

755

773

776

918

923

1229

1239

1251

1401

1416

1449

1731

1828

h1

pn16/25

95

117

120

139

144

188

208

220

268

278

320

441

465

pn40

100

122

125

144

149

193

213

225

273

283

325

446

470

pn64

105

127

13,

, , 0

149

154

198

218

230

278

288

330

451

475

h2

87

90

d

225

257

310

壓力等級

gb：1.6、2.5、4.0、6.4mpa

ansi：150、300、600lb

jis：10、20、30k

執行機構

psl系列、3810系列、dkj或dkz系列等
