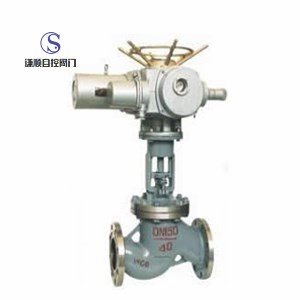

j941h電動截止閥簡介

     j941h電動截止閥屬于強制密封式閥門，電動閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥瓣時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。截止閥的介質流向就改由閥瓣上方進入閥腔，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。

j941h電動截止閥執行標準：

 設計與制造



 gb/t1223

 連接端尺寸

 結構長度

 gb/t12221





 法蘭尺寸





 jb/t79





 檢驗與試驗





 jb/t9092





 材 料







 碳鋼





 gb/t12229





 不銹鋼





 gb/t12230





 合金鋼





 q/zb6





 標 志





 gb/t12220





 供 貨





 jb/t7928



j941h電動截止閥結構特點：

1、選材考究，符合國內、外相關標準，結構合理，造型美觀。

2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。

4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。

5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

j941h電動截止閥主要零件材料:



 閥體





 閥蓋





 閥瓣





 密封圈





 閥桿





 填料





 適用介質





 適用溫度 (≤℃)





 wcb





 wcb+d507mo





 d577





 2crl3





 柔性石墨





 水、油品、蒸汽





 425





 zglcrl8ni9ti





 0crl8ni9ti

 stellite12





 stellite6





 lcrl8ni9ti





 ptfe





 硝酸  類





 200





 zglcrl8ni2mo2ti





 cf8m

 stellite12





 lcrl8ni2mo2ti





 lcrl8ni2mo2ti





 ptfe





 磷酸  類、

 堿  類、混酸





 200





 zg00crl7nil4m02





 cf3m

 stellite12





 stel1ite6





 316l





 ptfe





 磷酸  類、

 尿素  、甲  銨液





 200











 zglcr5mo





 zglcr5mo

 stellite12





 stel1ite6





 25cr2mo1va





 柔性石墨





 水、油品、蒸汽





 550









j941h電動截止閥主要連接尺寸:



 公稱壓力 pn(mpa)





 公稱通徑 dn(mm)





 標準值





 參考值





 l





 d





 d1





 n2





 d6





 b





 f





 f1





 z-φd





 l1





 h







 1．6





 50





 230





 160





 125





 100











 16

















 4-φ18





 185





 645







 65





 290





 180





 145





 120











 18





 3











 4-φ18





 232





 690







 80





 310





 195





 160





 135











 20





 3











 8-φ18





 232





 715







 100





 350





 215





 180





 155











 20





 3











 8-φ18





 232





 770







 125





 400





 254





 210





 185











 22





 3











 8-φ18





 283





 780







 150





 480





 280





 240





 210











 24





 3











 8-φ23





 283





 810







 200





 600





 335





 295





 265











 26





 3











 12-φ23





 283





 967







 250





 622





 405





 355





 320











 30





 3











 12-φ25





 283





 1143







 300





 698





 460





 410





 375











 30





 4











 12-φ25





 283





 1292







 2.5





 50





 230





 160





 125





 100











 20





 3











 4-φ18





 185





 645







 65





 290





 180





 145





 120











 22





 3











 8-φ18





 232





 690







 80





 310





 195





 160





 135











 22





 3











 8-φ18





 232





 715







 100





 350





 230





 190





 160











 24





 3











 8-φ23





 232





 770







 125





 400





 270





 220





 188











 28





 3











 8-φ25





 283





 780







 150





 480





 300





 250





 218











 30





 3











 8-φ25





 283





 810







 200





 600





 360





 310





 278











 34





 3











 12-φ25





 283





 967







 250





 622





 425





 370





 332











 36





 3











 12-φ30





 283





 1143







 300





 698





 485





 430





 390











 40





 4











 16-φ30





 283





 1292







 4．0





 50





 230





 160





 125





 100





 88





 20





 3





 4





 4-φ18





 185





 645







 65





 290





 180





 145





 120





 110





 22





 3





 4





 8-φ18





 232





 690







 80





 310





 195





 160





 135





 121





 22





 3





 4





 8-φ18





 232





 715







 100





 350





 230





 190





 160





 150





 24





 3





 4．5





 8-φ23





 232





 770







 125





 400





 270





 220





 188





 176





 28





 3





 4．5





 8-φ25





 283





 782







 150





 480





 300





 250





 218





 204





 30





 3





 4．5





 8-φ25





 283





 875







 200





 600





 375





 320





 282





 260





 38





 3





 4．5





 12-φ30





 283





 1160
