一、g保溫圓弧齒輪泵的概述

ycb-g保溫圓弧齒輪泵屬外嚙合齒輪泵，齒形為圓弧加正弦曲線復合而成。輸送介質廣泛，輸出流量及壓力穩定。該泵泵體設有保溫夾套泵進行加熱，保溫及冷卻。當輸送介質的粘大于1500cst時，應采用減速傳動方式。

本系列保溫齒輪油泵適用于輸送不含固體顆粒，溫度不高于280℃的重油，瀝青、樹脂、洗滌劑  等各種在常溫下有凝固性的介質，并適用于高寒地區室外安  裝及工藝過程中要求保溫的場合

二、g保溫出輪泵的結構特點

該系列齒輪泵結構簡單緊湊，使用和保養方便。主要零件采用優質鋼材，經過精密加工制造，故質量可靠。該泵有良好的自吸性能，因此每次開泵前不須灌油。從電機端看泵，為順時針旋轉（左邊是吸入口，右邊是排出口）。

三、g保溫出輪泵的安  裝

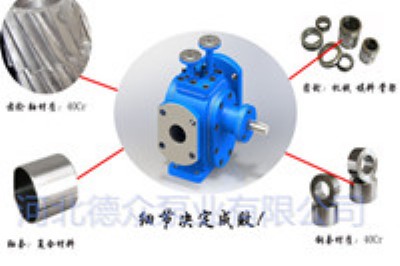

1、泵體

泵體兩平行面上兩孔內裝入一對齒輪和四個軸承座，前后安  裝前蓋和后蓋，兩側法蘭供用戶連接管路使用，泵體頂部兩螺紋孔供用戶連接保溫介質對泵腔進行保溫。

2、齒輪和軸

齒輪均采用螺旋齒輪和主從動軸組成軸齒輪。并根據不同流量規格采用斜齒形式和人字齒形式的軸齒輪。

3、軸承座和軸襯套(滑動軸承)

軸承座和軸承套配成整體后，在裝入泵體內支承齒輪運轉。

4、墊片

墊片墊在泵體和前后蓋的壓緊面之間，使連接平面密合性增加。

5、軸封

軸封在泵輸入軸端起軸向密封作用。每種型號的泵在前蓋中設有軸封填料室，可配機械密封或者填料密封。

四、型號說明

ycbg ——圓弧齒輪泵

25   ——流量m3/h

-0.6 ——壓差mpa

g    ——保溫型
