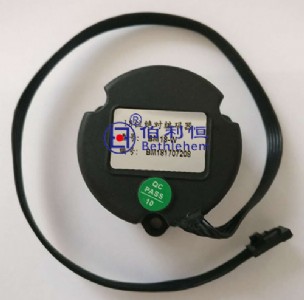

多圈絕對值編碼器bm18-a,bm18-s

概述

18位（12位）多圈值編碼器是專門為執行器行業和自動化行業研制開發的，可測量和記憶角度的位置，在量程范圍內旋轉角度和旋轉圈數信息具有可靠性。多圈絕對值編碼器bm18-a,bm18-s。

采用ssi接口（同步串行接口）傳輸單圈角度和多圈圈數值（uart可選配），該編碼器12位單圈分辨率為4096（0.087度），多圈可記憶4096圈，單5v工作電壓，掉電不丟失信號（不需要電池供電，機械記憶），機械零位可任意設定。抗干擾能力強，抗震、防塵。多圈絕對值編碼器bm18-a,bm18-s。

基本工作原理

該編碼器屬于精密光電、磁混合編碼器，它集精密機、電、光、磁技術于一體。單圈角度由磁性編碼器完成，多圈圈數通過6只光電編碼盤記憶，所以編碼器記憶的是位置信息，無論編碼器上電與否，編碼器都能記憶量程范圍內的任何角度和圈數。6只編碼盤記憶的是格雷碼信息，通過cpu轉換成自然二進制碼輸出。多圈絕對值編碼器bm18-a,bm18-s。

主要參數單圈分辨率18位二進制，12位二進制工作電壓5v±0.5v多圈量程≤4096圈工作電流≤50ma轉速170 rpm（單圈精度4096）

1000 rpm（單圈精度1024）工作溫度-40℃～85℃通信方式ssi串行總線輸出，uart（ttl）通信速率9600（uart） 多圈絕對值編碼器bm18-a,bm18-s。
