歡迎您使用深圳市宏大電子設備有限公司的產品,在您使用本產品之前，請詳細閱讀此說明書，在使用過程中它會幫到您！
如果您所購設備出現問題，應及時電話與我們聯系，13714233283  0755-29195916了解故障情況后，我們將在兩個工作日內為您排除故障，保證您的生產正常進行！
我們的宗旨是：不斷創新！品質！服務至上！
安  全 守 則
★ 使用本機器前請認真閱讀此守則
1、 勿將此機器受潮和做強烈機械運動。
2、 請確認當地的電源電壓為220v+/-10v。
3、 請留意機器上的警告信息。
4、 電源線是主要供電連線，電源線上勿遺留任何物品，勿將電源線
置于使用者容易誤動的地方，或者火源高溫環境下。
5、 該電源線插頭為單相三線插頭，第三端接地。如果您的插頭無法
插進插座，請聯系電工更換原有的電源插座而不讓單相三線插頭
的安  全作用失效。
6、 勿讓電源插座過載或擴長電源線，否則造成起火或電擊。
7、 作為附加保護作用，不使用時請將電源關閉；停電或長時間不使
用機器時，應從插座上拔下電源插頭，以防止通過電源線對機器造成的電涌沖擊。
8、 機殼上的溝槽與開孔是為通風而設，同時也用來保證機器工作的
可靠性，防止其過熱。勿將其它物品堵塞散熱孔。
9、 在使用本機器之前必須對操作人員進行培訓，并指定專人負責。
10、 在機器出現下列情況時，請先從插座上拔下電源插頭，并請
維修人員進行全面維修：
a)  電源線或電源插頭受損或磨破。   b) 有液體灑落機器內。
c) 機器經雨淋水澆。               d) 機器無法正常使用時。
11、 更換零件時應確保維修人員使用廠家規定的與原零件性能相同的
替代元件。未被認可的替代元件有可能導致起火、電擊或其它危
險。
12、 請嚴格按照使用說明書進行操作，禁止對機器進行私自改裝、拆
焊，我們對此所導致的任何后果不承擔任何責任。

一、概述

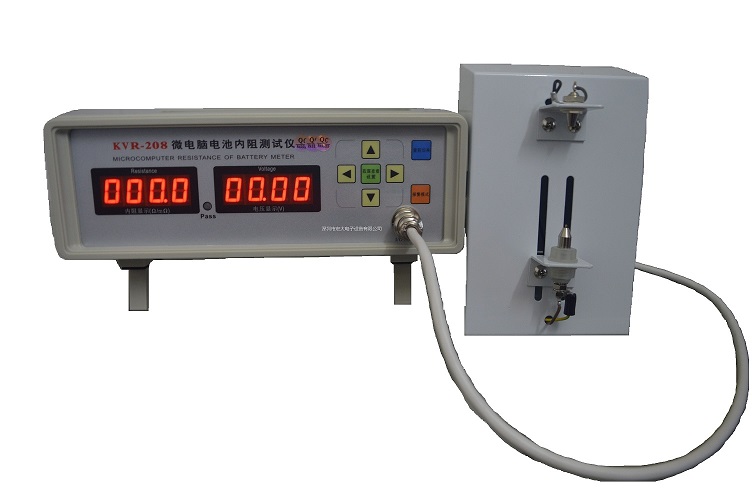

kvr-208微電腦電池內阻測試儀是用于測量電池內部阻抗和電池酸  化薄膜破損程度的儀器，以下簡稱儀器。它是對被測對象施加1khz交流信號，通過測量其交流壓降而獲得其內阻。（它不同于多用表測量電阻的原理，它所測量的值是毫歐級，而多用表測量的值是歐姆級；且多用表只能測無電源對象的阻值，而內阻儀即可測無電源對象的阻值，也可測有電源對象的阻值，所以兩者不得等同）利用內阻阻值的大小來判斷電池的劣化狀態，（一般來說）其阻值越小電池的性能越好。因此，采用內阻進行測量電池的方法卻是速度快且可靠性高的一種好方法。
二、適用范圍
1、移動電話使用的鎘鎳、金屬氫化物鎳電池（組）、鋰電池；
2、鉛酸  蓄電池和免維護蓄電池；
3、也可適用各類電池研究試驗的科研單位及生產廠家。
三、安  全工作準則
為了避免儀器或被測電池受到損壞，請遵循以下的準則：
1.使用前，請先檢查儀器的外殼是否有斷裂或缺少配件。特別注意連接器附近的絕緣。
2.檢查測試針是否導通，如果測試針有損壞或斷線現象，請更換后再使用本儀器。
3.同一固定板上的兩個測試針不得相接觸，以防短路。
4.切勿在爆炸性的氣體、蒸汽、酸  性環境或灰塵附近使用本儀器。
5.測量時，電池內阻和電壓必須在儀器所測量的范圍之內，否則讀數不準，過額定電壓（19。99v）會燒壞儀器。
6.  通過測量已知電阻的方式確認儀器的工作正常。如果儀器工作不正常，按本說明書指定的方法進行校驗，如仍有疑問，應把儀器送去維修。
7.如果保險絲損壞，應先關閉電源，然后更換相同規格的保險絲。
8.把連線端子插入儀器端口以前，應先將儀器的電源關閉。
9.嚴禁將儀器測量高電壓電源（如：220v電源或其它高壓電源），
否則后果自負！
四、綜合指標
1、 輸入電源：ac 220v 50hz
2、 溫    度：0℃-50℃
3、 尺寸：300×250×100（mm）
 4、 重    量：1.5kg
 5、 保險絲保護：0.5a 250v快熔式保險絲
 6、 顯 示 器：數字式

五、測量范圍及精度
表1 .技術參數
功能 量程 測量范圍 分辯率 測定時間 精度 輸入
阻抗
切換
內阻 200mω 0.1-200mω 0.1mω 10ms ±0.5 mω -
 2ω 1mω-2ω 1mω 10ms ±2mω -
電壓 19.99v 0-19.99v 0.01v 10ms ±0.01v 10k
說明:
1、 測定時間：四端子完全接觸后約10ms.
2、 測定頻率：1khz±5％方波.
3、 電壓：必須小于19.99v.

六、儀器功能
1、儀器面板

表2.面板各部分功能

序號 名稱 功     能
1 電源開關 開通與關閉電源。“on”表示開通，“off”表示關閉。
2 電壓顯示 顯示被測電池的電壓讀數，其電壓不得過19.99v。
3 內阻顯示 顯示被測電池的內阻（毫歐級與歐姆級）的讀數。
4 mω檔 被測電池的內阻不得過200mω。
5 ω檔 被測電池的內阻不得過2ω。
6 內阻設置 過內阻上限、低于下限設置儀器會報警提示。
7 電壓設置 過電壓上限、低于下限設置儀器會報警提示。
8 插座 連接測試端子的插座。連接以前，應先關閉電源開關。
9 報警開關 報警的開通與關閉。“on”表示開通，“off”表示關閉。
